¿Cómo conseguir una cita de mí?
Para permitirme hacerle una cita, proporcióneme por favor debajo de la información.
1. Ficheros del PWB
Por favor envíeme sus ficheros del PWB en fichero del gerber, .pcb o fichero de .pcbdoc por el correo electrónico (sales@pcb-pacific.com).
2. Materia prima disponible del PWB:
FR4 1.6m m, FR4 1.2m m, FR4 1.0m m, FR4 0.8m m, aluminio 1.6m m
3. Grueso de cobre disponible:
0.5oz, 1oz, 2oz, 3oz, 4oz
4. Tratamiento superficial
Oro de la inmersión sobre el níquel, HASL sin plomo, OSP
5. Colores disponibles para la máscara y el top de la soldadura cubiertos (leyenda componente)
Verde, azul, rojo, negro, blanco
Un ejemplo de la especificación común para el PWB está como abajo:
FR4 1.6m m, ROHS, 1/1oz, oro de la inmersión sobre el níquel, máscara verde de la soldadura, capa superior del blanco
Plazo de ejecución:
Para los prototipos de la pequeña cantidad, tarda cerca de 3~4 días para que enviemos las mercancías hacia fuera.
Para una cierta producción dura del PWB y de lote, tarda cerca de 7 días para el envío.
Para el montaje del PWB, tarda cerca de 10 días para el envío.
Éntrenos en contacto con:
Cualquier preocupaciones o preguntas, no dude en entrarme en contacto con por favor por el correo electrónico.
Ninguno de su correo electrónico sería leído cuidadosamente, yo está mirando adelante a su mensaje.

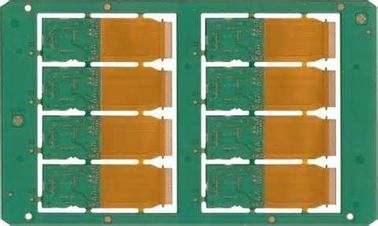

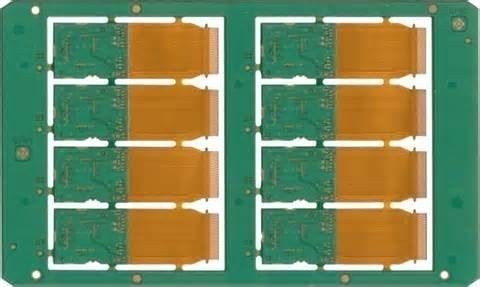

• HDI imprimió a la placa de circuito
El PWB pacífico es una compañía principal de la producción especializada en producir pequeña cantidad y prototipos diversos del PWB. Manejamos rápidamente tiempo-a mercado al estándar para la garantía de calidad.
• Capacidad general de la fabricación
|
Categoría |
Descripción |
Capacidad |
|
Formatos de archivo |
Ficheros de Gerber preferidos |
274-X, 274-D, DPF, ODB++ |
|
Fichero del taladro |
Coordinadas de X y Y, con los tamaños de la herramienta incluidos |
|
Tamaño |
Dimensiones acabadas máximo |
580m m x 800m m – solo de doble cara |
|
550m m x 800m m – de múltiples capas |
|
Grueso del tablero |
Estándar |
1.6m m el ±10% |
|
Mínimo. |
Solo de doble cara: 0.2m m ±0.1mm |
|
4-layer: 0.4m m ±0.1mm |
|
6-layer: 0.6m m ±0.1mm |
|
8-Layer: 1.0m m ±0.1mm |
|
10-layer: 1.0m m ±0.12mm |
|
12-layer: 1.2m m ±0.12mm |
|
… |
|
32-layer: 4.0m m ±0.4mm y arriba |
|
Máximo. |
6.3m m el ±10% |
|
Arco y torsión |
< 7="">
|
|
Cobre |
Peso externo del Cu |
1oz ~ 10oz |
|
Peso |
Wight interno del Cu |
1/3oz ~ 6oz |
|
Materiales laminados |
FR4 (altos TG, halógeno-libres), FR5, ISOLA (FR408,370HR), TEFLON, POLYIMIDE, ROGERS (RO4003, RO4350, RO4450), placa de aluminio (solo, de doble cara) |
|
Grueso FR4 |
1.6m m |
|
Alto TG FR4 (170 DEG C) |
1.6m m |
|
Corte del tablero |
Número máximo de capas |
32 |
|
Grueso mínimo para las capas internas (se excluye el grueso del Cu) |
0.07m m |
|
Perforación |
Tamaño mínimo |
0.1m m |
|
Tamaño máximo |
6.0m m |
|
Desviación del taladro |
±0.002” (0.050m m) |
|
Tolerancia del agujero de PTH |
±0.003” (0.075m m) |
|
Tolerancia del agujero de NPTH |
±0.002” (0.050m m) |
|
Ángulo del avellanador |
80°, el 90°, 100°, 120° |
|
El platear |
Tamaño mínimo del agujero |
0,0008" |
|
Relación de aspecto |
20 |
|
El grabar al agua fuerte |
Tolerancia de la anchura del rastro |
el ±20% |
|
Anchura del rastro del Min./espacio (peso acabado 1oz del Cu a partir de 1/3oz) |
0,003"/0,003" (0.08m m) |
|
Anchura del rastro del Min./espacio (peso acabado 1oz del Cu a partir de 1/2oz) |
0,004"/0,004" (0.1m m) |
|
Anchura del rastro del Min./espacio (peso acabado 2oz del Cu) |
0,005"/0,005" (0.127m m) |
|
Anchura del rastro del Min./espacio (peso acabado 3oz del Cu) |
0,008"/0,008" (0.2m m) |
|
Anchura del rastro del Min./espacio (peso acabado 4oz del Cu) |
0,012"/0,012" (0.3m m) |
|
Capas internas |
Espacio mínimo de la perforación al modelo interno |
0.1m m |
|
Espacio mínimo del anillo anular al modelo interno |
0.1m m |
|
registro de la Capa-a-capa |
±0.003” (0.08m m) |
|
Máscara de la soldadura |
Color |
verde verde, verde claro, mate, blanco, blanco extremo, negro, negro mate, marrón oscuro, amarillo, rojo, azul, transparente |
|
Liquidación de máscara mínima de la soldadura |
0,003" |
|
Grueso |
0,0004" |
|
Serigrafía |
Color |
Blanco, negro, amarillo, rojo, azul, verde |
|
Anchura del rastro del Min. |
0,005" |
|
Tamaño mínimo |
0,028"/0,028" |
|
Prueba eléctrica |
AOI |
Y |
|
Probador de la punta de prueba que vuela |
Y |
|
Impedancia controlada |
Tolerancia |
el ±10% |
|
Probador de la impedancia |
Tektronix TDS8200 |
|
Encaminamiento |
Prueba de los molinos de extremo |
±0.15mm (0,006") |
|
Tolerancia del CNC |
±0.15mm (0,006") |
|
Profundidad del V-Corte |
±0.1mm (0,004") |
|
desviación del ángulo del V-corte |
±0.1mm (0,004") |
|
Semi-agujero |
Y |
|
Final superficial |
HASL, Pb de HASL liberan, oro de la inmersión, plata de la inmersión, lata de la inmersión, O.S.P (Entek), galjanoplastia de S/G, ENEPIG, galjanoplastia de G/F, el carbono… |
|
Vias ciego y enterrado |
3+N+3 |
Y |
|
Resina, tinta de agujero-relleno, PTH |
Y |
|
Otros |
CERT de la UL. |
Y |
|
CERT del ISO. |
ISO9001/ISO14001/RoHS |
¡La fábrica transparente del PWB pacífico permite que nuestros clientes atestigüen el proceso fascinador de la producción del PWB!
