Introducción
La asamblea del PWB es un proceso que requiere conocimiento no apenas de los componentes y del montaje del PWB pero también del diseño impreso de la placa de circuito, de la fabricación del PWB y de una comprensión fuerte del producto final. La asamblea de la placa de circuito es apenas de una pieza del rompecabezas a entregar el producto perfecto la primera vez.
Los circuitos de San Francisco son una solución todo en uno para todos los servicios de la placa de circuito así que nos afianzamos a menudo con el proceso de producción del PWB del diseño a la asamblea. A través de nuestra red fuerte de los socios bien-probados del montaje y de la fabricación del circuito, podemos proporcionar las capacidades más avanzadas y casi más ilimitadas para su uso del prototipo o del PWB de la producción. Ahórrese el problema que viene con la adquisición de proceso y que trata de los vendedores múltiples de los componentes. Nuestros expertos le encontrarán las mejores piezas para su producto final.
Servicios de la asamblea del PWB:
montaje del prototipo de la Rápido-vuelta
Asamblea de llavero
Asamblea de llavero parcial
Montaje del envío
Asamblea sin plomo obediente de RoHS
Asamblea No--RoHS
Capa conformal
Caja-estructura y empaquetado finales
Proceso de asamblea del PWB
Perforación-----Exposición-----El platear-----Etaching y desmontaje-----Perforación-----Prueba eléctrica-----SMT-----El soldar de la onda-----Junta-----LAS TIC-----Prueba de la función-----Prueba de la temperatura y de la humedad
Servicios de la prueba
Radiografía (2.o y tridimensional)
Inspección de la radiografía de BGA
Prueba de AOI (inspección óptica automatizada)
Prueba de las TIC (prueba del En-Circuito)
Prueba funcional (en el tablero y a nivel sistema)
Punta de prueba que vuela
Capacidades
Tecnología del soporte/piezas superficiales (asamblea de SMT)
Dispositivo del Por-Agujero/piezas (THD)
Piezas mezcladas: Asamblea de SMT y de THD
BGA/BGA micro/uBGA
QFN, POP y microprocesadores sin plomo
2800 perno-cuenta BGA
0201/1005 componentes pasivos
0,3/0,4 echadas
Paquete del estallido
CCGA debajo-llenado Tirón-microprocesador
Interposición/pila de BGA
y más…
Datos del producto:
Pago y Envío Términos:
|
Alta luz: | Proceso de asamblea del PWB,ensamble de placa de circuito |
---|

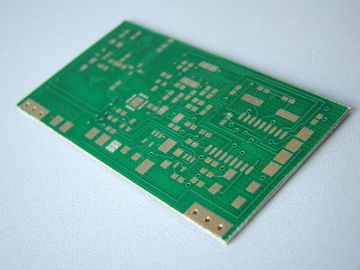

Placa de circuito electrónica del PWB del diseño de PCBA, disposición de diseño del PWB de doble cara
Especificaciones
1, ningún MOQ;
2, servicio del OEM SMT&DIP;
3, capa 1-22;
4, certificación del SGS de UL.ROSH;
5, entrega de alta calidad, baja del cost&fast.
Recepción a la electrónica .CO de Rigao., Ltd.
- Fabricación de contrato
- Servicios de ingeniería
- Servicio del diseño y de la asamblea y de la copia del PWB
- Creación de un prototipo
- Compra de los componentes
- Asambleas del cable y del alambre
- Plásticos y moldes
- Ayune dan vuelta alrededor
1. Material de doble cara FR4 tablero del PWB del cobre de 1 onza
2. Máscara verde de la soldadura, oro de la inmersión
3. con precio competitivo
Capacidad general de las especificaciones
Requisitos materiales:
Tamaño | Tamaño de Max.Finshed | 20,9” x24.4” (530m m x 620m m) |
Grueso del tablero | Estándar | 0,004" to0.16 “el ±10% (el 0.1mmto4.0mm±10%) |
Mínimo. | Solo de doble cara: 0,008" ±0.004” (0.2m m ±0.1mm) | |
4-layer: 0,01" ±0.008” (0.4m m ±0.1mm) | ||
8-layer: 0,01" ±0.008” (0.4m m ±0.1mm) | ||
Arco y torsión | < 7=""> | |
Peso de cobre | Peso externo del Cu | 0.5oz ~ 3.0oz |
Wight interno del Cu | 0.5oz ~ 3.0oz | |
Materiales laminados | FR-4, FR-1, FR-2, CEM-1, CEM-3 |
Requisitos de proceso:
Máscara de la soldadura | Color | marrón verde, verde claro, blanco, negro, oscuro, amarillo, rojo, azul |
Liquidación de máscara mínima de la soldadura | 0,003" (0.07m m) | |
Grueso | 0,0005" - 0,0007" (0.012mm-0.017m m) | |
Serigrafía | Color | Blanco, negro, amarillo, rojo, azul, verde |
Min. Tamaño | 0,006" (0.15m m) | |
Final superficial | HASL, Pb de HASL liberan, oro de la inmersión, plata de la inmersión, lata de la inmersión, O.S.P (Entek), galjanoplastia de S/G, ENEPIG, galjanoplastia de G/F, carbono |
Control de calidad:
Prueba eléctrica | Probador de la punta de prueba que vuela | Y |
Impedancia controlada | Tolerancia | el ±10% |
Probador de la impedancia | Tektronix TDS8200 | |
Encaminamiento | Prueba de los molinos de extremo | ± 0,006" (0.15m m) |
Tolerancia del CNC | ±0.004” (0.1m m) | |
V-corte de la profundidad del V-Corte | FR-4 (1/3+-0.1m m); FR-1, FR-2, CEM-1, CEM-3 (1/2+-0.1m m) | |
ángulo V-CUT del V-corte | 15°, 18°, 30° | |
V-CUT | línea, agujero, forma de V |
Capacidad de la fabricación para el tablero del PWB
1). Tipo material: CEM-3, FR-4, FR-4-TG170/TG180, halógeno liberan, Rogers, Arlon, Taconic, Isola, PTFE, Bergquist
2). Tratamiento superficial: HASL, HASL sin plomo, HAL, oro de destello, oro de la inmersión, OSP, finger del oro
Palting, chapado en oro grueso selectivo, plata de la inmersión, lata de la inmersión, tinta del carbono, máscara peelable
3). Color de la máscara de la soldadura: Green/MATT verde/azul/Yello/blanco/negro/rojo
4). Tamaño del tablero: 650mm*1000m m
5). Capa del tablero: 1L-26L
6). Grueso del tablero: 0.2m m a 6.0m m
7). Grueso de cobre acabado: 0,5 onzas a 6 onzas
8). Tamaño perforado Min. del agujero: 3mil (0.075m m)
9). Min. Línea anchura/líneas espaciamiento: 3mil/3mil
10). Grueso de cobre en agujero: >20um
11). Tolerancia del grueso del tablero: el ±10%
12). Tolerancia del esquema: Encaminamiento: ±0.1mm, perforando: ±0.1mm
13). Tolerancia del agujero: PTH: ±0.076mm, NPTH: ±0.05mm
14). tolerancia del control de la impedancia: el ±10%
15). Deformación y torsión: <0>
16). Probado cerca: Probador de la Vuelo-Punta de prueba, probador del accesorio, inspección visual
17). Requisitos especiales: Vias enterrados y ciegos, control de la impedancia, PWB grueso del Cu, oro de la galjanoplastia de la selectividad 30 micropulgadas
18). Perfilado: Perforación, encaminando, V-CUT, biselando
19). Certificado: UL, ISO 9001, ISO14001, ROHS
20). Tenemos un sistema de gestión de la calidad de sonido, aseguramos la calidad de todos los productos
Fabricación de la alta precisión
Nuestro principio es simple, “actúa de memoria, hace el mejor.”
Nuestra fuerza es distinta, “años de experiencias en campo del PWB y de PCBA”
Nuestra meta es realizable, “ser el proveedor más confiable del PWB y de PCBA.”
Nuestra orientación es clara, “foco en prototipos y bajo al negocio de volumen medio”
