Métodos de prueba para el tablero del PWB
---Realizamos calidad múltiple que aseguran procedimientos antes de enviar hacia fuera cualquier tablero del PWB. Éstos incluyen:
* Inspección visual
* Punta de prueba que vuela
* Cama de clavos
·* Control de la impedancia
·* detección de la Soldadura-capacidad
* Microscopio metallograghic de Digitaces
·*AOI (inspección óptica automatizada)
Términos detallados para la fabricación del PWB
---Requisito técnico para el montaje del PWB:
* Tecnología que suelda profesional del Superficie-montaje y del Por-agujero
* Los diversos tamaños tienen gusto de la tecnología de SMT de 1206,0805,0603 componentes
* Las TIC (en prueba del circuito), tecnología de FCT (prueba funcional del circuito).
* Asamblea del PWB con UL, CE, FCC, aprobación de Rohs
* Tecnología el soldar de flujo del gas del nitrógeno para SMT.
* Planta de fabricación de SMT&Solder de la mayor nivel
* Capacidad interconectada alta densidad de la tecnología de colocación del tablero.
Tratamiento superficial
HAL sin plomo
Chapado en oro (1-30 pulgada micro)
OSP
Galjanoplastia de plata
Estañado puro
Lata de la inmersión
Oro de la inmersión
Finger del oro
El otro servicio:
A) Tenemos mucho material especial como rogers, Teflon, taconic, Fr-4 alto tg, de cerámica en la acción. Recepción para enviarnos su investigación.
B) También proporcionamos los componentes de la compra de componentes, diseño del PWB, copia del PWB, dibujo del PWB, montaje del PWB y así sucesivamente.
|
Datos del producto:
Pago y Envío Términos:
|
Alta luz: | asamblea ligera llevada,Asamblea de encargo del PWB |
---|

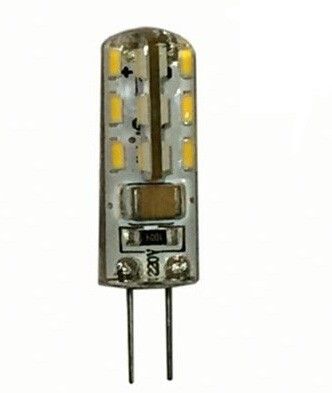

El LED enciende el poder más elevado LED PCBA, Dimmable 2700K ~ 6500K de la asamblea SMD3014
Especificaciones:
Iluminación dimmable del poder más elevado
Usos
1. Hacia fuera decoración interior de la puerta.
2. Iluminación arquitectónica y del boutique de la atmósfera.
3. Trasero, encubierto, iluminación de la letra de canal.
4. Emergencia y seguridad, iluminación de la muestra del anuncio.
5. Decoración del día de fiesta.
Capacidad y servicios del PWB:
1. PWB de un sólo lado, de doble cara y de múltiples capas (hasta 30 capas)
2. PWB flexible (hasta 10 capas)
3. PWB de la Rígido-flexión (hasta 8 capas)
4. CEM-1, CEM-3 FR-4, FR-4 alto TG, Polyimide, Aluminio-basó el material.
5. HAL, HAL sin plomo, plata del oro de la inmersión/lata, oro duro, tratamiento superficial de OSP.
6. Las placas de circuito impresas son 94V0 obedientes, y se adhieren IPC610 al estándar del PWB del international de la clase 2.
7. Las cantidades se extienden de prototipo a la producción de volumen.
8. 100% E-Pruebas
Especificación detallada de la fabricación del PWB
1 |
capa |
1-30 capa |
2 |
Material |
CEM-1, CEM-3 FR-4, FR-4 alto TG, Polyimide, Aluminio-basó el material. |
3 |
Grueso del tablero |
0.2mm-6m m |
4 |
Tamaño del tablero de Max.finished |
800*508m m |
5 |
Tamaño del agujero de Min.drilled |
0.25m m |
6 |
anchura de min.line |
0.075m m (3mil) |
7 |
espaciamiento de min.line |
0.075m m (3mil) |
8 |
Final superficial |
HAL, HAL sin plomo, plata del oro de la inmersión/lata, oro duro, OSP |
9 |
Grueso de cobre |
0.5-4.0oz |
10 |
Color de la máscara de la soldadura |
verde/negro/blanco/rojo/azul/amarillo |
11 |
Embalaje interno |
Embalaje del vacío, la bolsa de plástico |
12 |
Embalaje externo |
embalaje estándar del cartón |
13 |
Tolerancia del agujero |
PTH: ±0.076, NTPH: ±0.05 |
14 |
Certificado |
UL, ISO9001, ISO14001, ROHS, TS16949 |
15 |
Perfilado de la perforación |
Encaminamiento, V-CUT, biselando |
Servicios de la asamblea del PWB:
Asamblea de SMT
Selección y lugar automáticos
Colocación componente tan pequeña como 0201
Echada fina QEP - BGA
Inspección óptica automática
asamblea del Por-agujero
El soldar de la onda
Asamblea y el soldar de la mano
Compra de componentes material
Preprogramación/que quema de IC en línea
Prueba de la función por requerimiento
Prueba de envejecimiento para los tableros del LED y de poder
Montaje de unidad completa (que incluyendo los plásticos, la caja del metal, la bobina, el montaje de cable etc)
Diseño que embala
Métodos de pruebas
Prueba de AOI
Comprobaciones para goma de la soldadura
Comprobaciones para componentes abajo a 0201"
Comprobaciones para los componentes que falta, compensación, piezas incorrectas, polaridad
Inspección de la radiografía
La radiografía proporciona la inspección de alta resolución de:
BGAs
Tableros desnudos
Prueba del En-Circuito
La prueba del En-Circuito es de uso general conjuntamente con AOI que minimiza los defectos funcionales causados cerca
problemas componentes.
Prueba de ciclo inicial
Prueba de función avanzada
Programación de destello del dispositivo
Prueba funcional
La buena calidad, el precio razonable, la entrega de alto rendimiento, rápida y el servicio satisfactorio son
garantizado.
¡Esperamos sinceramente establecer la relación de negocio de largo plazo y amistosa con usted!
