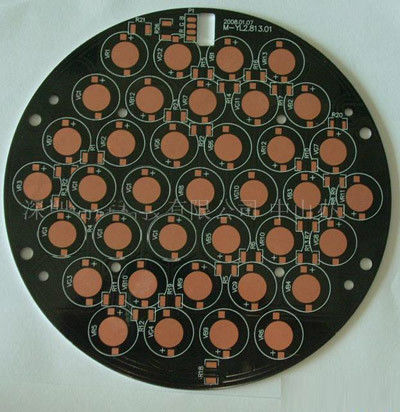

El aluminio de la electrónica 1.6m m llevó al profesional de la asamblea del PWB para el vídeo
Capacidad general de las especificaciones
Requisitos materiales:
| Tamaño |
Tamaño de Max.Finshed |
20,9” x24.4” (530m m x 620m m) |
| Grueso del tablero |
Estándar |
0,004" to0.16 “el ±10% (el 0.1mmto4.0mm±10%) |
| Mínimo. |
Solo de doble cara: 0,008" ±0.004” (0.2m m ±0.1mm) |
| 4-layer: 0,01" ±0.008” (0.4m m ±0.1mm) |
| 8-layer: 0,01" ±0.008” (0.4m m ±0.1mm) |
| Arco y torsión |
< 7="">
|
| Peso de cobre |
Peso externo del Cu |
0.5oz ~ 3.0oz |
| Wight interno del Cu |
0.5oz ~ 3.0oz |
| Materiales laminados |
FR-4, FR-1, FR-2, CEM-1, CEM-3 |
Requisitos de proceso:
| Máscara de la soldadura |
Color |
marrón verde, verde claro, blanco, negro, oscuro, amarillo, rojo, azul |
| Liquidación de máscara mínima de la soldadura |
0,003" (0.07m m) |
| Grueso |
0,0005" - 0,0007" (0.012mm-0.017m m) |
| Serigrafía |
Color |
Blanco, negro, amarillo, rojo, azul, verde |
| Min. Tamaño |
0,006" (0.15m m) |
| Final superficial |
HASL, Pb de HASL liberan, oro de la inmersión, plata de la inmersión, lata de la inmersión, O.S.P (Entek), galjanoplastia de S/G, ENEPIG, galjanoplastia de G/F, carbono |
Control de calidad:
| Prueba eléctrica |
Probador de la punta de prueba que vuela |
Y |
| Impedancia controlada |
Tolerancia |
el ±10% |
| Probador de la impedancia |
Tektronix TDS8200 |
| Encaminamiento |
Prueba de los molinos de extremo |
± 0,006" (0.15m m) |
| Tolerancia del CNC |
±0.004” (0.1m m) |
| V-corte de la profundidad del V-Corte |
FR-4 (1/3+-0.1m m); FR-1, FR-2, CEM-1, CEM-3 (1/2+-0.1m m) |
| ángulo V-CUT del V-corte |
15°, 18°, 30° |
| V-CUT |
línea, agujero, forma de V |
Certificados:
| CERT de la UL. |
Y |
| CERT del ISO. |
ISO9001: 2008 |
| TS16949 |
Y |
| ISO14000 |
Y |
Capacidad de la fabricación para el tablero del PWB
1). Tipo material: CEM-3, FR-4, FR-4-TG170/TG180, halógeno liberan, Rogers, Arlon, Taconic, Isola, PTFE, Bergquist
2). Tratamiento superficial: HASL, HASL sin plomo, HAL, oro de destello, oro de la inmersión, OSP, finger Palting, chapado en oro grueso selectivo, plata de la inmersión, lata de la inmersión, tinta del carbono, máscara peelable del oro
3). Color de la máscara de la soldadura: Green/MATT verde/azul/Yello/blanco/negro/rojo
4). Tamaño del tablero: 650mm*1000m m
5). Capa del tablero: 1L-26L
6). Grueso del tablero: 0.2m m a 6.0m m
7). Grueso de cobre acabado: 0,5 onzas a 6 onzas
8). Tamaño perforado Min. del agujero: 3mil (0.075m m)
9). Min. Línea anchura/líneas espaciamiento: 3mil/3mil
10). Grueso de cobre en agujero: >20um
11). Tolerancia del grueso del tablero: el ±10%
12). Tolerancia del esquema: Encaminamiento: ±0.1mm, perforando: ±0.1mm
13). Tolerancia del agujero: PTH: ±0.076mm, NPTH: ±0.05mm
14). tolerancia del control de la impedancia: el ±10%
15). Deformación y torsión: <0>
16). Probado cerca: Probador de la Vuelo-Punta de prueba, probador del accesorio, inspección visual
17). Requisitos especiales: Vias enterrados y ciegos, control de la impedancia, PWB grueso del Cu, oro de la galjanoplastia de la selectividad 30 micropulgadas
18). Perfilado: Perforación, encaminando, V-CUT, biselando
19). Certificado: UL, ISO 9001, ISO14001, ROHS
20). Tenemos un sistema de gestión de la calidad de sonido, aseguramos la calidad de todos los productos
Uso
Los productos se aplican a una amplia gama de industrias de alta tecnología por ejemplo: Iluminación del LED, telecomunicación, aplicación informática, iluminación, máquina de juego, control industrial, poder, automóvil y productos electrónicos de consumo de gama alta, ect.
Por el trabajo y esfuerzo al márketing, las exportaciones continuos de los productos a los condados del americano, de Canadá, de Europa, a África y a otros países de Asia y del Pacífico.
Certificados de la calidad
Sin plomo, ISO, UL, CE
empaquetado y envío
| Detalle de empaquetado: |
Bolso antiestático, embalaje del vacío, cartón acanalado de la exportación |
| Detalle de la entrega: |
dos semanas después de que recibimos el pago de los clientes
|
Empaquetado
Envío
Usted puede elegir ningunos entrega la manera que usted quiere, no sólo maneras arriba.
¿Por qué elíjanos?
Nuestros procesos de la fabricación y del control de calidad son 9001:2000 del ISO certificado y se ajustan (asamblea del PWB) a los estándares IPC-A600 (PWB) e IPC-A610. Todos nuestros PCB/PCBA son UL certificada y RoHS obediente.
Nuestro principio es simple, “actúa de memoria, hace el mejor.”
Nuestra fuerza es distinta, “años de experiencias en campo del PWB y de PCBA”
Nuestra meta es realizable, “ser el proveedor más confiable del PWB y de PCBA.”
Nuestra orientación es clara, “foco en prototipos y bajo al negocio de volumen medio”
Ventajas:
1. Ingenieros profesionales y experimentados
2. Precio competitivo
3. A tiempo servicio
4. Garantía del producto
5. Más que las experiencias 16years.
6. De alta tecnología
7. Plazo de ejecución: 3-5 días
8. Ayuda de tecnología de la oferta.
