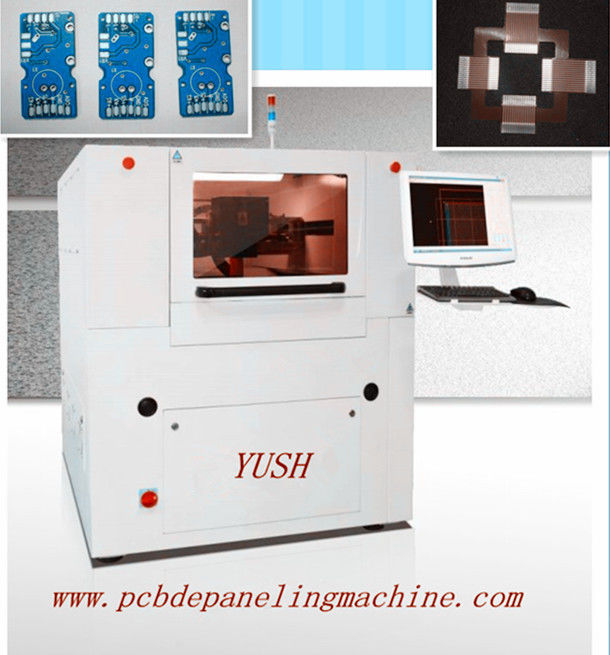

Máquina del PWB Depaneling del laser de la UL Rohs Hasl Fr4 94v0 con la refrigeración por agua

Máquina del laser

La marca de Yu Shun Technology es marcas positivas de un instrumento. Yu evita la cortadora ultravioleta del laser de FPC, cortadora del laser de FPC es principalmente CVL usado, FPC, RF, y madera contrachapada fina cortada para formar. La tecnología ha estado confiada a ser el equipo R y D y producción, la compañía de la industria del PWB

Las cortadoras del laser de FPC, por la mayoría de clientes.

Cortadora ULTRAVIOLETA del laser de FPC, uso de la cortadora del laser de FPC:

Disponible para las placas de circuito flexibles y la capa orgánica para la precisión que corta sin la fijación del molde o de la placa protectora. Usando una fuente de laser de alta energía y el control exacto de rayo láser puede mejorar con eficacia la velocidad de proceso y obtener un resultado el trabajar a máquina exacto.

La cortadora ultravioleta del laser de FPC, cortadora del laser de FPC caracterizó cerca:

1, con software de control con los derechos de propiedad intelectual independientes, interfaz fácil de usar, funciones completas, operación simple;

2, pueden procesar cualquier gráfico, cortar diversos gruesos y diversos materiales puede ser procesada y la sincronización es jerárquica completo; la optimización de diseño de sistemas óptica para asegurar calidad de la luz larga, reduce el tamaño de punto enfocado, para asegurar la precisión;

3, usando el laser ULTRAVIOLETA de alto rendimiento con longitud de onda, calidad de la luz larga, características más altas del poder máximo. Debido a la luz ultravioleta con la descomposición, vaporización bastante que el tratamiento de materiales de fusión a alcanzar, tan casi ningunas interferencias que postprocesan, pequeño efecto termal, ningunos puntos

Capa, el efecto de cortar la precisión, flancos lisos, escarpados.

4, usando muestra fija del vacío, ninguna placa de la protección del molde se fija, conveniente, mejoran el proceso de eficacia.

5, pueden cortar una variedad de materiales del substrato, por ejemplo: silicio, de cerámica, de cristal y similares.

6, corrección automática, función de colocación automática, corte de la multi-placa, medida y remuneración automática, banco y remuneración, mejor uniformidad de trabajo y pequeñas fluctuaciones de la profundidad que trabajan a máquina, una eficacia de proceso más alta del grueso del motor de gráficos complejos.

Cortadora ULTRAVIOLETA del laser de FPC, parámetros técnicos de la cortadora del laser de FPC:

Longitud de onda ULTRAVIOLETA de estado sólido del laser de la fuente de laser: 355nm
Poder del laser: 10W

Formato de proceso máximo: 610m m x 500m m (24" X 18") o 610X500m m

Velocidad de funcionamiento máxima de la plataforma XY: los 50m/minuto

Colocación de exactitud: ± 3um

Repetibilidad: ± 1um

Precisión del sistema: ± 20um

Gama de exploración del galvanómetro: 50m m x 50m m

Cortar grueso: <1mm>

Poder y poder: AC220V 50Hz/2.2KW; 380V trifásico 50Hz/5.5KW

Requisitos caseros agradables: 516m3/h

Dimensiones: 1818m m x 2317m m x 1550m m

Peso: 3500Kg

Temperatura ambiente: 20 ℃ del ± 2 del ℃

Humedad: <60>

Amplitud de tierra: <5um>

Aceleración de la vibración: <0>

Presión de tierra: 2200kgf/m2

El equipo específico de la industria del control, ropa eléctrica formuló modo dedicado de proceso flexible de la tarjeta de control del movimiento del software y de control de IPC

Con 17 monitores, discos duros sobre el código estándar de 300G G, datos de Gerber, cad
