Tablero del PWB de HDI

Material

FR4, material del no-halógeno, base de aluminio, base del tonelero, material de alta frecuencia, hoja de cobre gruesa, 94-V0 (HB), material del pi, ALTO TG: SL S1000-2, ITEQ: IT180

Tratamiento superficial

HAL, oro de la inmersión, lata de la inmersión, plata de la inmersión, finger del oro, OSP, finger del HAL (oro de la inmersión, OSP, plata de la inmersión, lata de la inmersión) +Gold

Ventaja

fábrica 1.PCB directamente
2.PCB de alta calidad
buen precio 3.PCB
tiempo rápido 4.PCB
certificación 5.PCB (ISO/UL E354810/RoHS)

Capacidad:

- Tableros controlados de la alta impedancia de la frecuencia (material TACONIC) /TG/Density/precision

- el PWB pesado del cobre, metal basó el PWB. El PWB duro del oro, ciega a tableros &Buried de los vias,

PWB libre del halógeno, tableros Aluminio-apoyados

- Oro finger+ HAL y PWB sin plomo de HASL, PWB compatible sin plomo

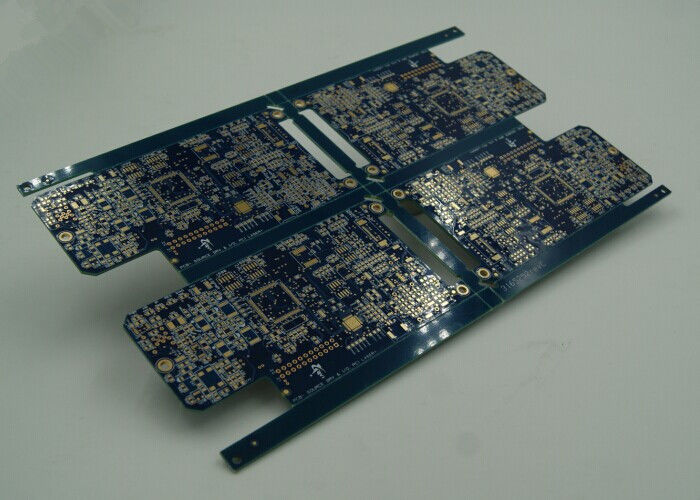

Fabricante impreso PWB azul de la placa de circuito de BGA HDI con las persianas vía Burried Vias

Blue BGA HDI PCB Printed Circuit Board Manufacturer with Blind Via Burried Vias

Ampliación de imagen : Fabricante impreso PWB azul de la placa de circuito de BGA HDI con las persianas vía Burried Vias

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	LT Circuit
Certificación:	UL E354810,SGS

Pago y Envío Términos:

Cantidad de orden mínima:	no MOQ
Precio:	Negotiable
Detalles de empaquetado:	embalaje de 20pcs/vacuum bag+export
Tiempo de entrega:	5-12Days
Condiciones de pago:	T/T, OA, carta de crédito, Western Union
Capacidad de la fuente:	Diez mil cuadrados metros/mes

Contacto

Descripción detallada del producto

Material:	FR4	capa:	6 capas
Grueso de cobre:	1 onza	Galjanoplastia superficial:	oro de la inmersión
Máscara de la soldadura:	azul	serigrafía:	blanco
Grueso del tablero:	1.6m m
Alta luz:	IDH circuito Junta , soldadura máscara pcb

Fabricante impreso PWB azul de la placa de circuito de BGA HDI con las persianas vía Burried Vias

Capacidad del PWB

		Prototipo de la alta precisión	Producción del bulto del PWB
Capas máximas		1-28 capas	1-14 capas
Línea anchura MÍNIMA (milipulgada)		3mil	4mil
Línea MÍNIMA espacio (milipulgada)		3mil	4mil
Minuto vía (perforación mecánica)	Tablero thickness≤1.2mm	0.15m m	0.2m m
	Tablero thickness≤2.5mm	0.2m m	0.3m m
	Tablero thickness>2.5mm	Aspecto Ration≤13: 1	Aspecto Ration≤13: 1
Ración del aspecto		Aspecto Ration≤13: 1	Aspecto Ration≤13: 1
Grueso del tablero	Max	8m m	7m m
Grueso del tablero	MINUTO	2 capas: 0.2m m; 4 capas: 0.35m m; 6 capas: 0.55m m; 8 capas: 0.7m m; 10 capas: 0.9m m	2 capas: 0.2m m; 4 capas: 0.4m m; 6 capas: 0.6m m; 8layers: 0.8m m
Tamaño del tablero del max		610*1200m m	610*1200m m
Grueso de cobre máximo		0.5-6oz	0.5-6oz
Oro de la inmersión Grueso plateado oro		Oro de la inmersión: Au, 1-8u” Finger del oro: Au, 1-150u” Oro plateado: Au, 1-150u” Niquelado: 50-500u”
Grueso de cobre del agujero		25um 1mil	25um 1mil
Tolerancia	Grueso del tablero	Tablero thickness≤1.0mm: +/-0.1mm tablero thickness>2.0mm de 1.0m m: +/--8%	Tablero thickness≤1.0mm: +/-0.1mm tablero thickness>2.0mm de 1.0m m: +/--8%
	Tolerancia del esquema	≤100mm: +/-0.1mm 100<> >300mm: +/-0.2mm	≤100mm: +/-0.13mm 100<> >300mm: +/-0.2mm
	Impedancia	el ±10%	el ±10%
Puente MÍNIMO de la máscara de la soldadura		0.08m m	0.10m m
Tapar la capacidad de Vias		0.25m m--0.60m m	0.70m m--1.00m m

Descripción

1. Fabricante profesional de montaje del PWB y del PWB especializado en el PWB de un sólo lado, el PWB de doble cara, la disposición de múltiples capas del PWB, del PWB y el diseño y el montaje del PWB

2. Tipo material: FR4, material del no-halógeno, base de aluminio, base del tonelero, material de alta frecuencia, hoja de cobre gruesa, 94-V0 (HB), material del pi, ALTO TG: SL S1000-2, ITEQ: IT180

3. Tratamiento superficial: HAL, oro de la inmersión, lata de la inmersión, plata de la inmersión, finger del oro, OSP, finger del HAL (oro de la inmersión, OSP, plata de la inmersión, lata de la inmersión) +Gold

Fabricante impreso PWB azul de la placa de circuito de BGA HDI con las persianas vía Burried Vias

Persianas vía: Es a partir de la uno de la superficie a ninguna de la capa interna.

burried vía: Está vía ése está entre las capas internas. no burried vía accesible de laye del top o de la parte inferior.

Fabricante impreso PWB azul de la placa de circuito de BGA HDI con las persianas vía Burried Vias

Ventaja

fábrica 1.PCB directamente
2.PCB de alta calidad
buen precio 3.PCB
tiempo rápido 4.PCB
certificación 5.PCB (ISO/UL E354810/RoHS)

Fabricante impreso PWB azul de la placa de circuito de BGA HDI con las persianas vía Burried Vias
