Tipo material:
FR4, material del no-halógeno, base de aluminio, base del tonelero, material de alta frecuencia, hoja de cobre gruesa, 94-V0 (HB), material del pi, ALTO TG: SL S1000-2, ITEQ: IT180
Tratamiento superficial: HAL, oro de la inmersión, lata de la inmersión, plata de la inmersión, finger del oro, OSP, finger del HAL (oro de la inmersión, OSP, plata de la inmersión, lata de la inmersión) +Gold
Uso
PCBs se aplica a una amplia gama de industrias de alta tecnología por ejemplo: LED, telecomunicación, aplicación informática, iluminación, máquina de juego, control industrial, poder, automóvil y productos electrónicos de consumo de gama alta, ect. Por el trabajo y esfuerzo al márketing, las exportaciones continuos de los productos a los condados del americano, de Canadá, de Europa, a África y a otros países de Asia y del Pacífico.
FAQ
¿Cuáles son los tamaños disponibles de los agujeros?
14 milipulgadas a 150 milipulgadas - 1 milipulgada incrementa
150 milipulgadas a 200 milipulgadas - 5 incrementos de la milipulgada
sobre 200 milipulgadas - los agujeros serían encaminados hacia fuera
Utilizamos solamente perforamos adentro unidades imperiales. Los ficheros sometidos en las unidades métricas (milímetro) serían convertidos a las unidades imperiales (milipulgadas) y redondearon hasta la milipulgada siguiente.
Me utilizan al diseño en unidades métricas mientras que el Web site se especifica en unidades imperiales. ¿Hay una tabla de conversión que puedo referirme?
Al pedir una cita en línea, la forma de la cita puede manejar unidades así como las pulgadas del milímetro para las dimensiones.
¿Cómo especifico los recortes internos/que muelen en mi diseño?
Todos los recortes/ranuras internos/que muelen se deben especificar en la misma capa son el esquema del tablero. El tamaño routable mínimo de la ranura es 32 milipulgadas. Durante tiempo de la orden, indique por favor este requisito en la sección de la “petición especial” de modo que nuestros ingenieros de la leva sean conscientes de ella. Éste no es algo que encontramos a menudo - tan hay ocasiones podemos pasarlo por alto. Asegúrese de que haya sabido a nosotros.
Datos del producto:
|
Alta luz: | Asamblea de PCB de prototipo,fabricante de contrato de la electrónica |
---|

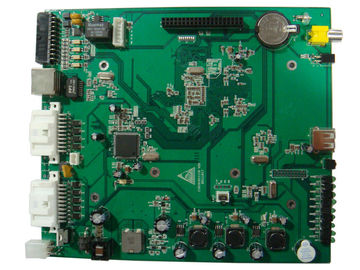

El ccsme profesional PCBA para SMT/asamblea de BGA/de la INMERSIÓN, dobla la asamblea echada a un lado del tablero del PWB del prototipo
Especificaciones dominantes/características especiales:
Nuestros servicios para la asamblea del PWB
Nuestras capacidades para la asamblea del PWB
Gama de tallas de la plantilla |
736 milímetros x 736 milímetros |
Min. Echada de IC |
0,30 milímetros |
Max. PCB Size |
410 milímetros x 360 milímetros |
Min. Grueso del PWB |
0,35 milímetros |
Min. Tamaño del microprocesador |
0201 (0,6 milímetros X 0,3 milímetros) |
Max. BGA Size |
74 milímetros X 74 milímetros |
Echada de la bola de BGA |
1,00 milímetro ()/F3.00 milímetros del minuto (máximo) |
Diámetro de bola de BGA |
0,40 milímetros (minuto) /F1.00 milímetros (máximo) |
Echada de la ventaja de QFP |
0,38 milímetros (minuto) /F2.54 milímetros (máximo) |
Frecuencia de la limpieza de la plantilla |
1 vez/5 ~ 10 pedazos |
Nuestras capacidades para manejar la fabricación desnuda del tablero de PC
Entradas de datos de la fabricación: Datos RS-274-X o RS-274-D de Gerber con los ficheros de la lista y del taladro de la abertura, fichero del diseño con Protel, PAD2000, POWERPCB, ORCAD
Capas 2-30 L
El material mecanografía Fr-4, Fr-5, Alto-Tg, halógeno libre, Rogers,
Isola, Taconic, Arlon, Teflon, aluminio basado
Max. el Panel Dimension 39000mil * 47000mil/1000m m * 1200m m
Tolerancia ±4mil ±0.10mm del esquema
Grueso 8mil-236mil/0.2mm-6.0m m del tablero
Tolerancia el ±10% del grueso del tablero
Grueso dieléctrico 3mil-8mil/0.075mm-0.20m m
Min. Anchura de pista 3mil/0.075m m
Min. Espacio 3mil/0.075m m de la pista
Grueso externo HOZ-6OZ/17um~210um del Cu
Grueso interno HOZ-6OZ/17um~210um del Cu
Tamaño del trépano de sondeo (CNC) 6mil-256mil/0.15mm-6.50m m
Dimensión acabada 4mil-236mil/0.1mm-6.0m m del agujero
Tolerancia ±2mil/±0.05mm del agujero
Tolerancia ±2mil/±0.05mm de la posición del agujero
Tamaño 4mil/0.1m m del agujero de perforación del laser
12:1 de la ración del aspecto
Suelde el verde de la máscara, el azul, el blanco, el negro, el rojo, el amarillo, la púrpura, el etc.
Puente mínimo 2mil/0.050m m de la máscara de la soldadura
Diámetro de agujero tapado 8mil-20mil/0.20mm-0.50m m
Control de la impedancia V-que anota el ±10%
HASL de acabado superficial, HASL (sin plomo), oro de la inmersión, lata de la inmersión,
Plata de la inmersión, OSP, oro duro (hasta 100u ")
Nuestra experiencia de la fabricación incluye, pero no se limita:
Campos del cuaderno |
TABLERO DEL CARGADOR |
INVERSOR |
CPU DEL PODER |
TARJETA DE LVDS |
TABLERO DEL IR |
PLACA MADRE DEL LCD |
TABLERO DEL LED |
TARJETA DE LA RAM |
TABLERO DE DATOS |
TABLERO DE LA BATERÍA |
|
PLACA MADRE DE DVR |
TABLERO DEL USB |
LECTOR DE TARJETAS |
TABLERO AUDIO |
ISDN MODEN |
|
Campos de la PC |
2,5 pulgadas HDD |
PC/MAC FDD |
EL ATRACAR |
PUERTO REPILICATOR |
TARJETA DE PCMCIA |
3,5 pulgadas HDD |
SATA HDD |
ADAPTADOR |
ROM DEL DVD |
SSD |
|
Campos de las telecomunicaciones |
DVBT.ATSC TV |
UNIDAD GPS |
UNIDAD GPS DEL COCHE |
ADSL MODEN |
RECEPTOR de 3.5inch DVB-T |
Campos audios y video |
JUGADOR DEL MPEG 4 |
INTERRUPTOR DE KVM |
LECTOR DE EBOOK |
CAJA DE HDMI |
CAJA DE DVI |
Campos de seguridad electrónicos |
PLACA MADRE DEL LCD TV |
PLACA MADRE DE DVR |
TABLERO DEL CCD |
CÁMARA IP |
CÁMARA CCTV |
Salud Y campos médicos |
UNIDAD DE DIGITAL TEMS |
TERMÓMETRO DE OÍDO |
METROS DE PRUEBA DE LA GLUCOSA EN SANGRE |
MONITOR DE LAS GRASAS DE CUERPO |
MONITOR DE LA PRESIÓN ARTERIAL DE DIGITAL |
Campos del uso del LED |
LÁMPARA DEL AUTO DEL LED |
LUZ DE LA CUERDA DEL LED |
BULBO DEL LED |
AL AIRE LIBRE PANTALLA LED |
ILUMINACIÓN DE LA PROYECCIÓN |
Pruebe los campos del instrumento |
OSCILOSCOPIO |
FUENTE DE ALIMENTACIÓN |
L.C.R. METRO |
ANALIZADOR DE LÓGICA |
MULTÍMETRO |
Campos de los productos electrónicos de consumo |
TABLERO DE LOS SENSORES |
TABLERO DE CONDUCTOR |
TABLERO DEL USB DVIVER |
IMPRESORA DE CODIGO DE BARRAS |
REPRODUCTOR MP3 |
MÓDULO DEL PANEL SOLAR |
TABLETA DE LA PLUMA |
EJE DEL USB |
LECTOR DE TARJETAS DEL USB |
MEMORIA USB |
Consiga una cita de Fortunemount para su investigación de encargo del producto (OEM)
Para estimar una cita exacta, la lista abajo representa la información mínima que necesitamos de usted.
Dé la bienvenida a la pequeña orden.
Email nosotros para descubrir cómo podemos llenar sus requisitos
