Placas Pcb prototipo

Tipo material:

FR4, material del no-halógeno, base de aluminio, base del tonelero, material de alta frecuencia, hoja de cobre gruesa, 94-V0 (HB), material del pi, ALTO TG: SL S1000-2, ITEQ: IT180

Tratamiento superficial: HAL, oro de la inmersión, lata de la inmersión, plata de la inmersión, finger del oro, OSP, finger del HAL (oro de la inmersión, OSP, plata de la inmersión, lata de la inmersión) +Gold

Uso

PCBs se aplica a una amplia gama de industrias de alta tecnología por ejemplo: LED, telecomunicación, aplicación informática, iluminación, máquina de juego, control industrial, poder, automóvil y productos electrónicos de consumo de gama alta, ect. Por el trabajo y esfuerzo al márketing, las exportaciones continuos de los productos a los condados del americano, de Canadá, de Europa, a África y a otros países de Asia y del Pacífico.

FAQ

¿Cuáles son los tamaños disponibles de los agujeros?

14 milipulgadas a 150 milipulgadas - 1 milipulgada incrementa
150 milipulgadas a 200 milipulgadas - 5 incrementos de la milipulgada
sobre 200 milipulgadas - los agujeros serían encaminados hacia fuera
Utilizamos solamente perforamos adentro unidades imperiales. Los ficheros sometidos en las unidades métricas (milímetro) serían convertidos a las unidades imperiales (milipulgadas) y redondearon hasta la milipulgada siguiente.

Me utilizan al diseño en unidades métricas mientras que el Web site se especifica en unidades imperiales. ¿Hay una tabla de conversión que puedo referirme?

Al pedir una cita en línea, la forma de la cita puede manejar unidades así como las pulgadas del milímetro para las dimensiones.

¿Cómo especifico los recortes internos/que muelen en mi diseño?

Todos los recortes/ranuras internos/que muelen se deben especificar en la misma capa son el esquema del tablero. El tamaño routable mínimo de la ranura es 32 milipulgadas. Durante tiempo de la orden, indique por favor este requisito en la sección de la “petición especial” de modo que nuestros ingenieros de la leva sean conscientes de ella. Éste no es algo que encontramos a menudo - tan hay ocasiones podemos pasarlo por alto. Asegúrese de que haya sabido a nosotros.

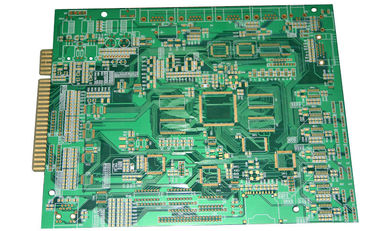

Capa de perforación HAL/ENIG del verde 16 de la vuelta del prototipo del PWB de la capa multi rápida del tablero

Ampliación de imagen : Capa de perforación HAL/ENIG del verde 16 de la vuelta del prototipo del PWB de la capa multi rápida del tablero

Datos del producto:

Lugar de origen:	CHINA
Nombre de la marca:	SYF
Certificación:	UL,ISO9001:2008,ROHS,REACH,HALOGEN FREE,SGS
Número de modelo:	SYF-003

Pago y Envío Términos:

Cantidad de orden mínima:	100PCS
Precio:	negotiable
Detalles de empaquetado:	EMPAQUETADO AL VACÍO INTERNO CON EL CARTÓN DE LA CARTULINA
Tiempo de entrega:	5-8 días
Condiciones de pago:	T/T, L/C, D/P, O/A, UNIÓN DEL OESTE, PAYPAL
Capacidad de la fuente:	2 millones de PC por mes

Contacto

Descripción detallada del producto

Material:	Base del metal de FR4/FR1/FR2/CEM-1/CEM-2/	Máscara de la soldadura:	Verde/amarillo/rojo/negro
Calidad:	E-prueba 100%	Servicio:	PWB, PCBA, OEM, ODM
Acabado de la superficie:	HASL, OSP, ENIG, HAL, lata de la inmersión, plata de la inmersión
Resaltar:	prototipo de placas de circuito impreso , Prototipo rápido del PWB

Capa de perforación HAL/ENIG del verde 16 de la vuelta del prototipo del PWB de la capa multi rápida del tablero

Descripción:

El mejor servicio con respuesta rápida se proporciona siempre para nuestros clientes.
Certificaciones de ISO9001: 2008, UL, CE, ROHS, ALCANCE, HALOGEN-FREE es reunión.
Equipo de producción avanzado importado de Japón y de Alemania, tal como máquina de la laminación del PWB, perforadora del CNC, línea Auto-PTH, AOI (inspección óptica automática), máquina de vuelo de la punta de prueba y así sucesivamente.
Garantía de calidad y servicio profesional de la después-venta.
Se acepta BGA, Blind&Buried Vias y el control de la impedancia.

LOS DETALLES DEL PRODUCTO
Materia prima	FR-4 (Tg 180 disponible)
Cuenta de la capa	8-Layer
Grueso del tablero	1.6m m
Grueso de cobre	2.0oz
Final superficial	ENIG (oro no electrolítico de la inmersión del níquel)
Máscara de la soldadura	Verde
Serigrafía	Blanco
Min. Anchura/espaciamiento del rastro	0.075/0.075m m
Min. Tamaño del agujero	0.25m m
Grueso del cobre de la pared del agujero	≥20μm
Medida	300×400m m
Empaquetado	Interno: Empaquetado al vacío en balas plásticas suaves Externo: Cartones de la cartulina con las tiras dobles
Uso	Comunicación, automóvil, célula, ordenador, médico
Ventaja	Precio competitivo, entrega rápida, OEM&ODM, muestras libres,
Requisitos especiales	Enterrado y ciego vía, control de la impedancia, vía el enchufe, BGA que sueldan y el finger del oro son aceptables
Certificación	UL, ISO9001: 2008, ROHS, ALCANCE, SGS, HALOGEN-FREE

CAPACIDAD DE LA PRODUCCIÓN DEL PWB
Ingeniería de proceso	Artículos	Capacidad de la fabricación
Lamina	Grueso	0.2~3.2m m
Tipo de la producción	Cuenta de la capa	2L-16L
Corte la laminación	Tamaño de Max. Working el Panel	1000×1200m m
Capa interna	Grueso interno de la base	0.1~2.0m m
	Anchura/espaciamiento internos	Minuto: 4/4mil
	Grueso de cobre interno	1.0~3.0oz
Dimensión	Tolerancia del grueso del tablero	el ±10%
Dimensión	Alineación de la capa intermediaria	±3mil
Perforación	Tamaño del panel de la fabricación	Máximo: 650×560m m
	Diámetro de la perforación	≧0.25mm
	Tolerancia del diámetro de agujero	±0.05mm
	Tolerancia de la posición del agujero	±0.076mm
	Anillo de Min.Annular	0.05m m
Galjanoplastia de PTH+Panel	Grueso del cobre de la pared del agujero	≧20um
Galjanoplastia de PTH+Panel	Uniformidad	el ≧90%
Capa externa	Anchura de pista	Minuto: 0.08m m
Capa externa	Espaciamiento de la pista	Minuto: 0.08m m
Galjanoplastia del modelo	Grueso de cobre acabado	1oz~3oz
Oro de EING/Flash	Grueso del níquel	2.5um~5.0um
Oro de EING/Flash	Grueso del oro	0.03~0.05um
Máscara de la soldadura	Grueso	15~35um
Máscara de la soldadura	Puente de la máscara de la soldadura	3mil
Leyenda	Línea anchura/líneas espaciamiento	6/6mil
Finger del oro	Grueso del níquel	〞 de ≧120u
Finger del oro	Grueso del oro	1~50u〞
Nivel del aire caliente	Grueso de la lata	100~300u〞
Encaminamiento	Tolerancia de la dimensión	±0.1mm
	Tamaño de la ranura	Minuto: 0.4m m
	Diámetro del cortador	0.8~2.4m m
Perforación	Tolerancia del esquema	±0.1mm
Perforación	Tamaño de la ranura	Minuto: 0.5m m
V-CUT	Dimensión de V-CUT	Minuto: 60m m
	Ángulo	15°30°45°
	Sigue habiendo la tolerancia del grueso	±0.1mm
El biselar	Dimensión que bisela	30~300m m
Prueba	Voltaje de la prueba	250V
Prueba	Max.Dimension	540×400m m
Control de la impedancia	Tolerancia	el ±10%
Ración del aspecto		12:1
Tamaño de la perforación del laser		4mil (0.1m m)
