Introducción
Las placas de circuito impresas de múltiples capas (PCBs) representaron la evolución principal siguiente en tecnología de la fabricación. De la plataforma baja del doble echó a un lado plateado vino a través un muy sofisticado y la metodología compleja de la cual otra vez no prohibiría a diseñadores de la placa de circuito un rango dinámico interconecta y los usos.
Las placas de circuito de múltiples capas eran esenciales en el adelanto de la computación moderna. La construcción básica de múltiples capas y la fabricación del PWB son similares a la fabricación del microprocesador en un tamaño macro. La gama de combinaciones materiales es extensa del vidrio de epoxy básico a los terraplenes de cerámica exóticos. De múltiples capas puede ser empleado de cerámica, de cobre, y el aluminio. Las persianas y los vias enterrados se producen comúnmente, junto con el cojín encendido vía tecnología.
Proceso de producción
1. Sustancia química limpia
Para obtener buena calidad grabó al agua fuerte el modelo, él es necesaria asegurar un enlace fuerte de la capa de la resistencia y la superficie del substrato, el substrato o la capa superficial del óxido, el aceite, el polvo, las huellas dactilares y la otra suciedad. Por lo tanto, antes de que la capa de la resistencia primero se aplique a la superficie del tablero y de la capa áspera la limpieza de cobre de la superficie de la hoja alcanza cierto grado.
Placa interna: comenzado los cuatro paneles, el interno (en segundo lugar y las terceras capas) es una necesidad hace primero. La hoja interna se hace de la fibra de vidrio y de las superficies superiores y más bajas compuestas resina-basadas epóxido de la hoja de cobre.
2. Laminación seca de la película de la hoja de corte
Capa de una fotoprotección: necesitamos hacer la forma de la placa interna, nosotros primero pusimos la película seca (resista, fotoprotección) sobre la hoja interna de la capa. La película seca es una película fina del poliéster, una película de la fotoprotección y una película protectora del polietileno integrada por tres porciones. Cuando la hoja, la película seca que comienza con una película protectora del polietileno apagado, y después se pela bajo condiciones del calor y de la presión en la película seca se pega en el cobre.
3. La exposición de la imagen y la imagen se convierten
Exposición: En la radiación ultravioleta, los photoinitiators absorben ligero se descomponen en radicales, iniciador radical del photopolymerization y después la polimerización del monómero para generar una reacción de reticulación, formación insoluble en la solución alcalina diluída después de la reacción de la estructura del polímero. La polimerización a continuar por algún tiempo, para asegurar la estabilidad del proceso, para no rasgar inmediatamente después de la película de poliéster de la exposición debe permanecer más de 15 minutos a la reacción de la polimerización para proceder, antes de desarrollar la película de poliéster rasgada.
Desarrollador: las porciones no expuestas de la solución activa de los grupos de la reacción de la película fotosensible con una producción disuelta materia soluble en álcali diluída abajo, saliendo de endurecido ya reticulando la porción fotosensible del modelo
4. Grabado de pistas de cobre
En tableros impresos flexibles o proceso de fabricación impreso del tablero, la reacción química a la porción de cobre de la hoja que no se quitará, para formar un modelo deseado del circuito del cobre debajo de la fotoprotección no sea impacto conservado grabado al agua fuerte.
5. La tira resisten y el sacador del grabado de pistas del poste y la inspección y el óxido de AOI
El propósito de la película es grabar al agua fuerte al tablero conservado después de que despeje la capa de la resistencia de modo que el cobre siguiente expusiera. “Filme filtro de la escoria” y recicle la basura será dispuesto correctamente. Si usted va después de que la película pueda ser totalmente limpia lavado, usted puede ser que considere no conservar en vinagre. Finalmente, el tablero es totalmente seco después de lavarse, evita la humedad residual.
6. Layup con el prepreg
Antes de entrar en la máquina de la presión, se ha oxidado la necesidad de utilizar todos los materiales de múltiples capas listos para embalar (Endecha-para arriba) además de la manija interna el trabajo, pero todavía para necesitar una película de la película protectora (Prepreg) -. Fibras de vidrio impregnadas de resina de epoxy. El papel de laminaciones es cierta orden al tablero cubierto con una película protectora puesto que haber apilado y colocado entre la placa de piso.
7. Layup con la prensa de cobre de la laminación de la hoja y del vacío
Hoja - presentar la hoja interna y entonces cubierto con una capa de hoja de cobre en ambos lados, y entonces la presurización de múltiples capas (dentro de un a plazo fijo del tiempo necesario medir la protuberancia de la temperatura y de la presión) fue refrescada a la temperatura ambiente tras completar permanecer es una hoja de múltiples capas de junto.
8. Taladro del CNC
Bajo condiciones de la precisión interna, perforación de la perforación del CNC dependiendo del modo. Alta precisión de la perforación, asegurarse de que el agujero esté en la posición correcta.
9. Cobre no electrolítico
Para hacer el por-agujero entre las capas se puede girar (la resina y el paquete de fibra de vidrio de una porción no-conductora de la pared de la metalización del agujero), los agujeros se debe completar el cobre. El primer paso es una capa delgada del cobrizado en el agujero, este proceso es reacción totalmente química. Grueso del cobre plateado del final de 50 pulgadas millonésimas.
10. Hoja de corte y laminación seca de la película
Capa de la fotoprotección: Tenemos uno en la capa externa de la fotoprotección.
11. La exposición y la imagen de Mage se convierten
Exposición y desarrollo externos
12. Galvanoplastia del modelo de cobre
Esto se ha convertido en un cobre secundario, el propósito principal es espesar la línea de cobre y de vias del cobre densamente.
13. Galvanoplastia del modelo de la lata
Su propósito principal es una aguafuerte la resiste, protege cubre los conductores de cobre no será atacado (protección interna de todas las líneas y vias de cobre) en la corrosión alcalina del cobre.
14. La tira resiste
Conocemos ya el propósito, apenas utilizamos el método químico, la superficie del cobre nos exponemos.
15. Grabado de pistas de cobre
Sabemos que el propósito de proteger la lata grabó al agua fuerte parcialmente la hoja abajo.
16. La cara 1 de la capa de la LPI y la tachuela seca y la cara 2 de la capa de la LPI y la tachuela exposición seca y de la imagen y imagen se convierten y máscara termal de la soldadura de la curación
La máscara de la soldadura se expone a los cojines usados, se dice a menudo que el aceite verde, aceite está cavando realmente los agujeros en el verde, el aceite verde no necesita cubrir los cojines y otras áreas expuestas. La limpieza apropiada puede conseguir características superficiales convenientes.
17. Final superficial
La soldadura de HASL que cubre proceso del HAL (conocido comúnmente como HAL) primero se sumerge en el flujo del PWB, después sumergiendo en soldadura fundida, y entonces de en medio dos cuchillos de aire por el aire comprimido con un cuchillo en el aire del calor para descargar exceso de soldadura en placa de circuito impresa, al mismo tiempo elimine exceso del agujero del metal de la soldadura, dando por resultado una capa brillante, lisa, uniforme de la soldadura.
Finger del oro, conector de borde propósito-diseñado, enchufe el conector como exportaciones extranjeras del enlace del tablero, y por lo tanto necesidad de engañar el proceso. Eligió el oro debido a su resistencia superior de la conductividad y de oxidación. Sin embargo, porque el coste de oro se aplica para engañar solamente el oro tan alto, local plateado o químicamente.
Datos del producto:
|
Alta luz: | proceso de fabricación del tablero del PWB,tableros del prototipo del PWB,tableros de múltiples capas del circuito |
---|

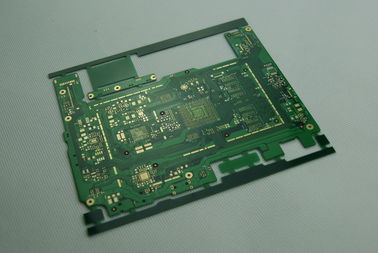

Tablero de múltiples capas del PWB HASL del oro sin plomo de la inmersión de ROHS OSP 4 onza 2.5um
tablero del PWB 1.multilayer
material 2.KB
3.finish grueso 1.6m m
oro de la inmersión del final 4.surface
UL y ROSH del alcance 5.all
1, nuestra gama de productos
Ofrecemos una amplia gama de PCBs tal como de un sólo lado, de doble cara, de múltiples capas, de alta frecuencia, MCPCB, PWB metal-apoyado y así sucesivamente.
2, calidad del producto
Nuestras fábricas consiguieron ISO9001, certificados de la UL y nuestros productos cumplen los estándares de RoHS.
¿3, cómo podemos ayudarle?
Qué ofrecemos es mejores soluciones para ayudarle a mejorar su calidad mientras que mantienen coste de producción bajo y sea su socio de largo plazo.
¿4, puedo hacerle tres preguntas?
(1) ¿Usted tiene planes para importar a la placa de circuito impresa este año?
(2) ¿Si es así usted tiene plan para encontrar a un proveedor en China?
(3) ¿Cómo puedo ser un proveedor calificado para usted?
Si nuestro PCBs puede cumplir sus requisitos, recepción de recibir su investigación u orden de ensayo para probar nuestro precio y calidad. Le citaremos el mejor precio para su referencia tan pronto como recibamos su investigación específica.
Lo que sigue es nuestras especificaciones de la capacidad:
Artículo | Capacidad de la fabricación | |
Material | FR-4/hola Tg FR-4/materiales sin plomo (RoHS obediente) /CEM-3, aluminio, metal basado | |
Capa no. | 1-16 | |
Grueso acabado del tablero | 0,2 mm-3.8mm (8 mil-150 milipulgada) | |
| ||
Tolerancia del grueso del tablero | el ±10% | |
Grueso del tonelero | 0,5 OZ-6OZ (18 um-210 um) | |
Agujero del cobrizado | 18-40 um | |
Control de la impedancia | el ±10% | |
Warp&Twist | 0,70% | |
Peelable | 0,012" (0.3m m) - 0,02 (0.5m m) | |
Imágenes | ||
Anchura mínima del rastro (a) | 0.075m m (3mil) |
|
Anchura mínima del espacio (b) | 0.1m m (4 milipulgada) | |
Anillo anular mínimo | 0.1m m (4 milipulgada) |
|
Echada de SMD (a) | 0,2 milímetros (8 milipulgada) |
|
Echada de BGA (b) | 0,2 milímetros (8 milipulgada) | |
| 0.05m m | |
Máscara de la soldadura | ||
Presa mínima de la máscara de la soldadura (a) | 0,0635 milímetros (2.5mil) |
|
Liquidación de Soldermask (b) | 0.1m m (4 milipulgada) | |
Espaciamiento mínimo del cojín de SMT (c) | 0.1m m (4 milipulgada) | |
Grueso de la máscara de la soldadura | 0,0007" (0.018m m) | |
Agujeros | ||
Tamaño mínimo del agujero (CNC) | 0,2 milímetros (8 milipulgada) | |
Tamaño mínimo del agujero de sacador | 0,9 milímetros (35 milipulgada) | |
Tamaño Tol del agujero (+/-) | PTH: ±0.075mm; NPTH: ±0.05mm | |
Posición Tol del agujero | ±0.075mm | |
El platear | ||
HASL | 2.5um | |
HASL sin plomo | 2.5um | |
Oro de la inmersión | Au del níquel 3-7um: 1-5u” | |
OSP | 0.2-0.5um | |
Esquema | ||
Esquema Tol del panel (+/-) | CNC: ±0.125mm, perforando: ±0.15mm | |
El biselar | 30°45° | |
Ángulo del finger del oro | 15° 30° 45° 60° | |
Certificado | ROHS, ISO9001: 2008, SGS, certificado de la UL. |
