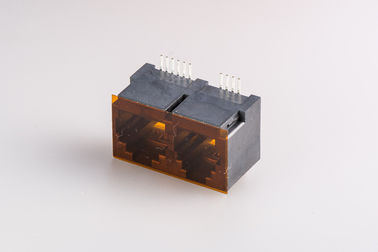

Conector hembra RJ45 4P4C + 6P6C puerto doble SMT Jack modular y plástico lleno
Spectifications
|
Serie
|
Conector hembra de SMD RJ11 |
| Tipo del conector |
Conector hembra RJ11
|
|
Tipo del montaje
|
Por-Agujero
|
|
Orientación
|
El top entra
|
|
Terminación
|
Soldadura
|
|
Color del LED
|
Sin
|
|
El blindar
|
Ningún escudo
|
NOTAS:
ELÉCTRICO:
1. GRADO DEL VOLTAJE: 125 VAC RMS.
2. GRADO ACTUAL: 1,5 Amperio.
3. RESISTENCIA DE CONTACTO: 50 miliohmios de máximo.
4. RESISTENCIA DE AISLAMIENTO: 500 megohmios de minuto @ 500V DC.
5. EL SOPORTAR DIELÉCTRICO
RESISTENCIA: 1000V CA RMS 50Hz. 1min.
MECHNICAL:
1. MATERIAL DE LA VIVIENDA: poliéster llenado vidrio (UL94V-0).
2. MATERIAL DEL CONTACTO: bronce de fósforo T=0.46mm (C5 100).
3. El PLATEAR: glod que platea sobre el níquel.
4. DURRABILITY: 750 ciclos de mínimo.
5. RETENCIÓN PRE-SOLDER DEL PWB: 1 libra Min.
6. RETENCIÓN POST-SOLDER DEL PWB: 10 libras Min.
AMBIENTAL:
1. ALMACENAMIENTO: - 40℃ A +85℃.
2. OPERACIÓN: 0℃ A 70℃
3. TEMPERATURA DE LA SOLDADURA DE LA ONDA: 230-250℃ (5-10 segundos)
COMPAÑEROS CON EL ENCHUFE MODULAR CONFORME A LA PIEZA F. DE LA FCC.
Dibujo
puerto SMT RJ11 Jack, plástico lleno modular del doble 4P4C + 6P6C del conector del PWB RJ11
(PHC)
Porqué elija PengHui
Calidad:
Proveedor del líder de mundo del conector integrado RJ45 y del conector del PWB
Excepto la galjanoplastia, de útiles del diseño, sellando, el moldeo a presión, monta,
Prueba, embalaje. Todo el paso está haciendo por nosotros mismos. Podemos controlar tan la calidad.
|
Fabricado bajo controles estrictos
|
Conformidad de RoHS
|
|
9001:2008 del ISO
|
OEM para el PULSO |
|
Certificación de la UL
|
Política medioambiental activa
|
|
Alcance Cetitifaction
|
Cada 3times probado módulo (no apenas lote probado)
|
Precio unitario
Cargue el solamente 35% ~ el 60% del pulso, Wurth (Midcom), Bothhand Belfuse, Tyco, el halo,….Etc
Todo el paso está haciendo por nosotros mismos. Podemos controlar tan el coste
PHC tienen más de 30 equipos de la automatización de las unidades al producto como sea posible
PHC consiste en 3 subordinaciones, situadas en parte en Hunan, Hubei, Guangdong.
Con el gran escala de líneas de montaje, podemos alcanzar al grado de la reducción de costes a lo más
Production&Testing
PHC tienen más de 30 equipos de la automatización de las unidades al producto como sea posible
PHC cada 3times probado RJ45 magnético (no apenas lote probado)
Cada SMT pieza de PHC utilizó la prueba y el embalaje de la automatización.
Servicio
Preventas de la oferta de PHC buenos y soporte técnico del &Strong del servicio post-venta
1. Nuevo proyecto: Ayuda técnica e ideal fuerte su nuevo diseño
2. Proyectos existentes: Intente ayudar al cliente a ahorrar el coste para ofrecer el producto de buena calidad
y ahorre el tiempo.
3. Muestras libres: 3-5 PCS de cada número de parte.
4. Tarifa de envío: Podemos conseguir el 80% apagado de DHL/UPS/TNT/FedEx, manteniendo seguro y rápido.
5. Denuncia del cliente: 24-48 horas de informe de la contestación 8D.
6. Garantía: 24 meses (la mercancía se promete para ser vuelta puntualmente, reemplazo,
o equipos de reparación si no satisfacen a los clientes)
Plazo de ejecución
Con el renombre grande de 450 trabajadores distribuidos en 4 sociedades subsidiarias, PHC puede ofrecer
el más rápido
El plazo de ejecución, y el caso particular está según la situación.
|
Case.1
|
Acción
|
el 25%
|
|
Case.2
|
3-4 semanas
|
el 70%
|
|
Case.3
|
5-6 semanas
|
el 5%
|
Fuerza &Technical del diseño
Tenemos mucho más que la experiencia 20years en ingeniero de la industria de conector puede apoyar
su nuevo proyecto. Diseñe un nuevo rato de útiles: 30-45 días laborables
Producto patentado PHC en China
Deseo a ser su mejores proveedor y partidario de sus soluciones del conector del Lan
