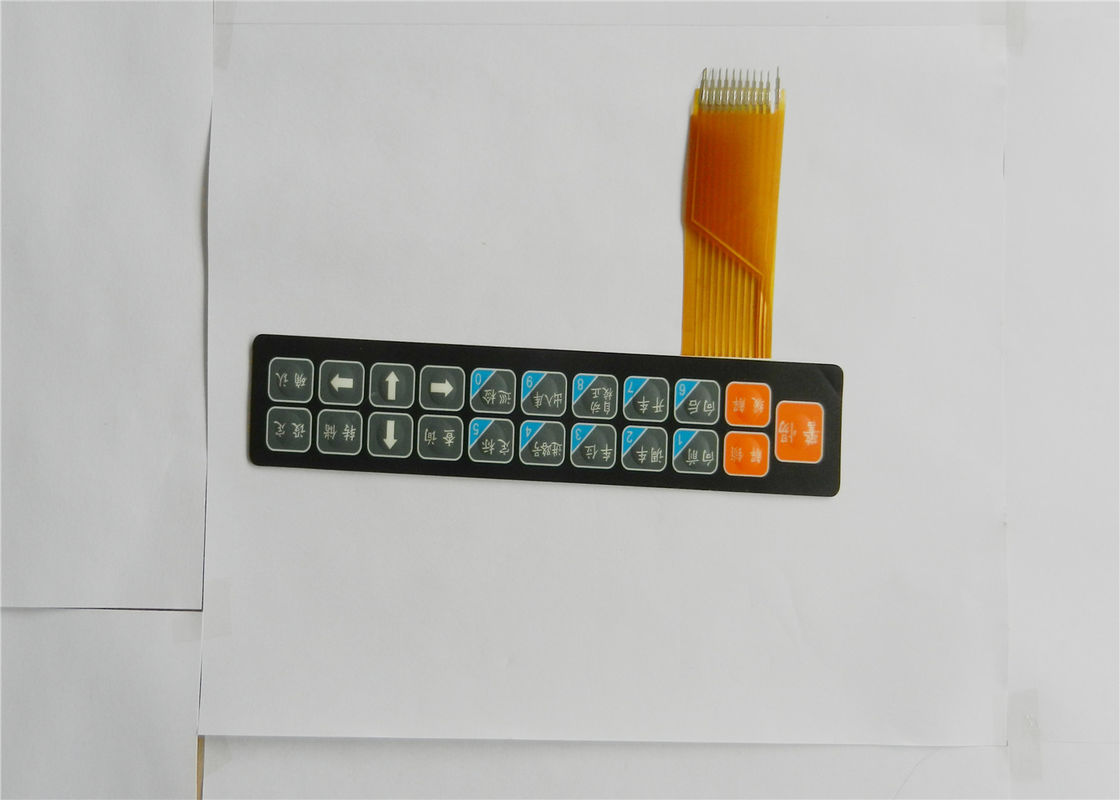

FR4 modificados para requisitos particulares escogen el interruptor echado a un lado del teclado de membrana del PWB con la bóveda del metal
Detalle rápido:
> Capa gráfica: textura
> Segunda capa: despegue 6100 del pegamento
> Pegamento: 3M 467
> Capa del circuito: FR4 escogen – doble lateral del PWB FR4 – el PWB del lado
> Botón: bóveda polivinílica plana grabada en relieve del metal de la bóveda
> Color llevado: solo color verde, rojo, amarillo y blanco
> Echada: 1,0 milímetros
> Fuerza de empuje: 280 g
> Compents electrónicos principales: LED, conector de la bóveda del metal
> Condición de funcionamiento: 40°c, el 90%~95%, por 240 horas
> Vida: 5000000 veces
Descripción:
> Superficie: Brillante mate
> Botón de la capa: grabado en relieve 0,35 milímetros
> Tamaño de la bóveda del metal: Φ bóveda del metal de 8 milímetros
> Ventana: no
> Ventana llevada: ningún translúcido revestido del color
> Oro del PWB lavado: sí no
> Tolerancia: 0,05 milímetros
> Clase a prueba de agua: IP 67
> Conector: con
> Color a juego: Sistema de entonado de colores de Pantone y de RAL.
Usos:
1. A. Para el aparato de medición, tal como instrumento analítico, intrument náutico, equipamiento médico y así sucesivamente
B. Para los productos mecánicos y eléctricos tales como pesaje eléctrico de la máquina del CNC, robot, impresora, teclado de la función, monitor, impresora, plolter gráfico y así sucesivamente.
C. Para el sistema de oficina del OS, tal como aparato de teléfono, la máquina de fax, copia el gato, contador y así sucesivamente
Nota:
Los pies de la bóveda del metal no se pueden doblar 90 grados hacia su top cuando el uso, él reducirá la vida de la bóveda del metal
Especificaciones
|
1. Eléctrico
|
|
|
Grado máximo del circuito: 35V (DC), 100mA, 1W
|
35V DC, 100mA, 1W
|
|
|
Resistencia de contacto: 10Ω~ 500Ω (varía de la longitud y del material del rastro)
|
10Ω~500Ω
|
|
|
Resistencia de aislamiento: 100MΩ 100V
|
100MΩ en 100V DC
|
|
|
Dieléctrico: 250 Vrms (50~60Hz 1min)
|
250V Rms (50-60Hz 1min)
|
|
|
Despedida de contacto: <>
|
5ms o menos
|
|
|
Vida: Plano: tiempos del ≥ 5million
|
|
|
Táctil: ≥ 1 millón de veces
Duraswitch: tiempos del ≥ 10million
|
Tipo plano 60g~300g (2~10OZ)
|
|
|
Tipo táctil 150g~400g (6~14OZ)
|
|
|
2. Mecánico
|
Tipo plano 0.1~0.5m m
|
|
|
Tipo táctil 0.6~1.5m m
|
|
|
Fuerza de la impulsión: Plano: 57~284g (2~10oz)
Táctil: 170~397g (6~14oz)
|
Tipo plano cinco millones de cierres o cierres más táctiles o más del tipo uno millón
|
|
| |
|
Altura del interruptor: Plano: 0.1~0.5m m
|
|
|
Táctil: 0.6~1.5m m
|
-40°c~+80°c
|
|
¿Por qué elegir los interruptores de membrana del boerzhuo de Shenzhen?
1. Ninguna necesidad de preocuparse de las calidades (tomamos respuesta si nuestro fracaso de la ventaja de la razón).
2. Cualquier producto en nuestra fábrica es hizo la prueba de la vida, prueba del circuito, cada paso está en buen control de calidad, nosotros insiste encendido, calidad es depende del paso de fabricación no los trabajadores del control de calidad.
3. Nos especializan, podemos ayudar a diseñar y hacer la buena sugerencia.
4. Excepto el interruptor de membrana y la pantalla táctil, podemos también hacer diversos tipos de montaje, tales como interruptor de membrana y pantalla táctil con FPC, PWB, goma de silicona, soporte del metal, bisel plástico y así sucesivamente.
5. Podemos aceptar orden de la pequeña cantidad y ofrecer precio competitivo.
6. La inspección estricta de la calidad, la prueba de la función del 100%, y nosotros pueden también hacer la prueba especificada, tal como prueba de la humildad, prueba de la esperanza de vida, prueba de la fuerza de la impulsión.
A: ¿Cuál es el plazo de ejecución para la orden de la muestra y de la masa?
B: 7 días son aceptables después de dibujar confirmado para la muestra, forman orden generalmente 15-20 días, dependen de los productos.
A: Cuánto tiempo es su período de garantía de calidad
B: en generalmente, 3 meses.
