Introducción:
Céntrese en el más básico del PWB, componentes centrados en un lado, el otro lado del alambre se concentra. Porque los alambres aparecen solamente en un lado, así que esta clase de PWB se llama solo PWB echado a un lado.
El esquema eléctrico del solo panel se da prioridad con a la impresión de la red, es decir, en la superficie de cobre impresa en el agente de la resistencia, para evitar la soldadura de resistencia después de que grabe al agua fuerte impreso en marca, y entonces perforando procesando manera de terminar las piezas dirija el agujero y el aspecto. Además, la parte de una pequeña cantidad de productos diversos, está utilizando el agente fotosensible de la resistencia que forma el modelo del método fotográfico.
La gama de temperaturas de funcionamiento a partir del 130 C a 230 tableros echados a un lado de C. Single está disponible con los finales superficiales incluyendo el chapado protectant superficial orgánico de (OSP), de la plata de la inmersión, del lata, y en oro junto con el nivel plomado o sin plomo (HASL) de la soldadura del aire caliente.
Material:
La sola materia prima echada a un lado del PWB en tablero laminado el papel de cobre fenólico de papel, placa laminada cobre de la resina de epoxy se da prioridad a.
Estructura:
Primero, la hoja de cobre que se grabarán al agua fuerte, proceso del etc. para obtener un circuito requerido, una película protectora que se perforará para exponer el cojín correspondiente. Después de limpiar y después de rodar método para combinar los dos. Entonces la protección expuesta porción del chapado en oro o de la lata del cojín.
Proceso de producción:
Sola placa cobre-revestida - escondiendo - transferencia fotoquímica del método/de imagen de impresión de la pantalla - quite la corrosión fue impreso - limpieza, - el trabajar a máquina del agujero - forma seca - limpieza en seco - capa de la soldadura de resistencia de la impresión - curación - símbolo de la marca de la impresión - curación - sequedad de la limpieza en seco - flujo pre revestido - un producto final
Uso
Solo PWB echado a un lado la mayoría del uso en la radio, la máquina de calefacción, la conservación en cámara frigorífica, las lavadoras y el otro producto de los aparatos eléctricos, así como la impresora, máquinas expendedoras, iluminación del LED, componentes electrónicos, tales como circuito comercial de la máquina
Datos del producto:
Pago y Envío Términos:
|
Material: | FR4 | Grueso del tablero: | 1.6m m |
---|---|---|---|
Cobre del final: | 1oz | Máscara de la soldadura: | verde |
Terminado: | V-Cut/CNC | ||
Alta luz: | solo del PWB echado a un lado,PWB de una sola capa |

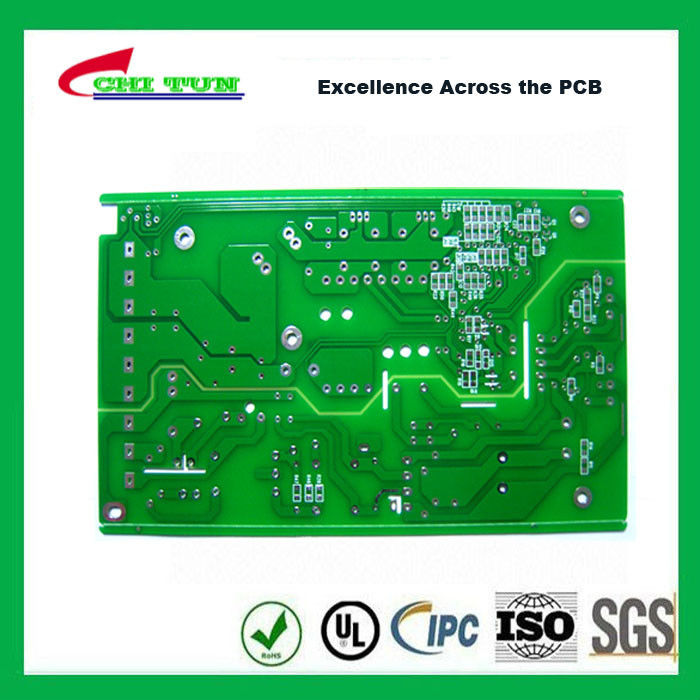

FR4 el 1.6MM HASL escogen PWB echado a un lado 1OZ de la máscara de la soldadura del verde del tablero del PWB
|
Descripción de producto |
Número de modelo: |
CTE-001 |
Número de capa: |
1layer |
Material: |
FR4 |
Grueso del final: |
1.6m m |
Cobre del final: |
1OZ |
Final superficial: |
HASL |
|
Máscara verde de la soldadura |
|
Serigrafía blanca |
|
Encaminamiento del CNC |
Lugar del origen: |
China |
Marca: |
CHITUN |
Certificación: |
UL, ROHS, ISO |
Estándar: |
IPC o base en el requestion de los clientes |
CTE que lleva la industria impresa de la placa de circuito
Con durante 15 años de experiencia, electrónica LTD de la cuba de la ji se está convirtiendo en rápidamente la opción lógica para los fabricantes del PWB en China. Somos orgullosos fabricar los productos de alta calidad. Podemos manejar órdenes de la producción en 1 capa todas las hasta 24 capas. y tenemos vuelta rápida, pequeño volumen y tipo de servicio de gran capacidad sin MOQ.
Capacidad de la tecnología
Característica |
2015 |
2016 |
2017 |
|
Materia prima |
CEM1, CEM3, Materia prima de aluminio |
CEM1, CEM3, Materia prima de aluminio |
CEM1, CEM3, Materia prima de aluminio |
|
Max. Layer Count |
24 |
30 |
32 |
|
Max. PCB Size (máximo) |
558m m x 660m m |
558m m x 660m m |
558m m x 660m m |
|
Cobre bajo |
1/3 onza -- 5 onzas |
1/3 -- 5 onzas |
1/3 -- 5 onzas |
|
Grueso de cobre (externo) |
6 onzas |
6 onzas |
6 onzas |
|
Max. Board Thickness milímetro (milipulgada) |
3,4 (134) |
3,4 (134) |
3,4 (134) |
|
Min. Grueso milímetro del tablero (milipulgada) |
0,1 (4) |
0,1 (4) |
0,1 (4) |
|
Min. Línea anchura /Espaciamiento |
Interno um (milipulgada) |
75/100 (3 4) |
75/75 (3/3) |
75/75 (3/3) |
Externo um (milipulgada) |
100/100 (4/4) |
75/75 (3/3) |
75/75 (3/3) |
|
Min. Tamaño mecánico del taladro (milímetro) |
0,2 |
0,2 |
0,2 |
|
Min. HWTC um (milipulgada) |
175 (7) |
175 (7) |
175 (7) |
|
Min. Soldermask Apertura um (milipulgada) |
50 (2) |
50 (2) |
50 (2) |
|
La echada más fina milímetro de SMT (milipulgada) |
0,40 (16) |
0,45 (18) |
0,45 (18) |
|
Echada del dispositivo de BGA (Cobre bajo 1oz) (milipulgada) |
0.25-0.3 (10-12) |
0.25-0.3 (10-12) |
0.25-0.3 (10-12) |
|
Tipo de final superficial |
HASL, HASL sin plomo, ENIG, oro de destello, Oro grueso, Chapado en oro selectivo, OSP, OSP selectivo /HASL, Lata de la inmersión, Plata de la inmersión |
HASL, HASL sin plomo, ENIG, oro de destello, Oro grueso, Chapado en oro selectivo, OSP, OSP selectivo /HASL, Lata de la inmersión, Plata de la inmersión |
HASL, HASL sin plomo, ENIG, oro de destello, Oro grueso, Chapado en oro selectivo, OSP, OSP selectivo /HASL, Lata de la inmersión, Plata de la inmersión |
|
Control de la impedancia |
el +/- 10% |
el +/- 8% |
el +/- 8% |
|
Alabeo |
0,7% |
0,5% |
0,5% |
Tecnología especial: El control de Impendence, placa de circuito impresa PWB de Differencial, PWB de Peelabemask, PWB de alta densidad HDI, PWB pesado del cobre, placas de circuito de base del metal, el PWB revestido de cobre imprimió la placa de circuito, persianas y Vias enterrado, Vias perforado laser, tableros del marcar a fuego, los tableros de la flexión, la placa de circuito impresa PWB rígida de la flexión, la mitad del borde plateados a través de placas de circuito del agujero, el oro duro de la galjanoplastia selectiva, el tablero grueso fino o especial especial del PWB, PWB con el agujero tapado resina
Ventaja:
Términos comerciales:
Cantidad de orden mínima: |
1pcs |
Precio: |
negociación |
Detalles de empaquetado: |
caja |
Plazo de expedición: |
vuelta rápida y tipo normal |
Condiciones de pago: |
TT, LC, y otros base en la negociación |
Capacidad de la fuente: |
1, 000, 000PCS/week |
