PCB de doble cara

  • Alta precisión PCB de doble cara proveedores
  • Alta precisión PCB de doble cara proveedores





Introducción


Doble a la placa de circuito echada a un lado que los medios tienen un cobre de doble cara, y los agujeros metalizados, que es cobre de doble cara, y el cobre son agujeros dentro

Ambos lados tienen tablero de cableado doble, pero utilizar el alambre en ambos lados. Ambos lados deben estar en el cuarto con las conexiones eléctricas apropiadas. El “puente” entre este circuito llamó vias. Dirija el agujero en el PWB, metal llenado o cubierto con los agujeros, que se pueden conectar con los conductores en ambos lados. Porque el área del dual-panel dos veces tan grande que el solo panel, el panel doble para solucionar el cableado del solo-panel escalonado debido a la dificultad (puede ser dado vuelta al otro lado del agujero), él es más conveniente para el uso en más complejo que el circuito del solo-panel.





Ventajas


Comparado con de placa única: conexión conveniente, cableado simple, necesitando mucho trabajo más pequeño, una línea longitud más corta.





Pasos dobles del diseño de la placa de circuito



     1. Prepare los diagramas esquemáticos del circuito

     2. Cree un nuevo fichero y una biblioteca componente cargada del paquete del PWB

     3, junta de planificación

     4, en la tabla de red y los componentes

     5, componentes de la disposición automática

     6, ajuste de la disposición

     7, el análisis de la densidad de la red

     8, atando con alambre las reglas fijadas

     9, encaminamiento automática

     10, ajustan manualmente el cableado



Doble el tablero echado a un lado del PWB para la placa madre, asamblea impresa de la placa de circuito

Double sided pcb board for motherboard , printed circuit board assembly
Double sided pcb board for motherboard , printed circuit board assembly

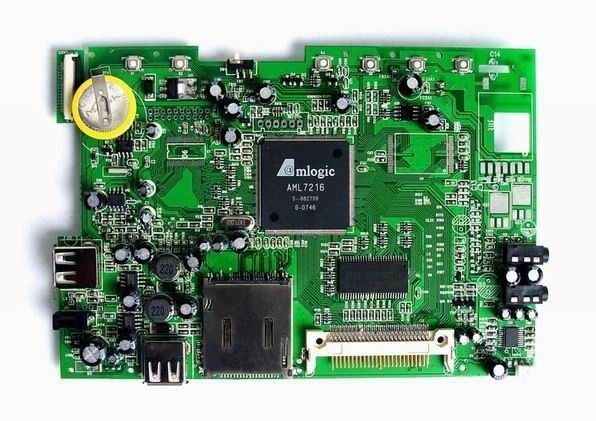

Ampliación de imagen :  Doble el tablero echado a un lado del PWB para la placa madre, asamblea impresa de la placa de circuito

Datos del producto:

Lugar de origen: China
Nombre de la marca: Pacific PCB
Certificación: UL,SONY GP,TSO9001:2000,ISO14000,TS16949,QC080000,OHSAS 18001,
Número de modelo: El Pacífico 001
base material: FR-4
Grueso de cobre: 1oz
Grueso del tablero: 1.2m m
Acabamiento superficial: HASL

Pago y Envío Términos:

Cantidad de orden mínima: 1PC
Precio: Negociation
Detalles de empaquetado: envasado al vacío
Tiempo de entrega: 5-7 días laborables
Condiciones de pago: T/T, tarjetas de crédito, dirigen el depósito, PayPal
Capacidad de la fuente: 1.000.000 pies cuadrados/mes
Descripción detallada del producto



Doble el tablero echado a un lado del PWB para la placa madre, asamblea impresa de la placa de circuito



Especificaciones



tablero del PWB 1.Double-side
acabamiento de la superficie 2.HASL
plazo de expedición 3.short
la orden 4.small es vailabe
se proporcionan 5.OEM

¿Cómo conseguir una cita de mí?
Para permitirme hacerle una cita, proporcióneme por favor debajo de la información.

1. Ficheros del PWB
Por favor envíeme sus ficheros del PWB en fichero del gerber, .pcb o fichero de .pcbdoc por el correo electrónico (sales@pcb-pacific.com).

2. Materia prima disponible del PWB:
FR4 1.6m m, FR4 1.2m m, FR4 1.0m m, FR4 0.8m m, aluminio 1.6m m

3. Grueso de cobre disponible:
0.5oz, 1oz, 2oz, 3oz, 4oz

4. Tratamiento superficial
   Oro de la inmersión sobre el níquel, HASL sin plomo, OSP

5. Colores disponibles para la máscara y el top de la soldadura cubiertos (leyenda componente)
   Verde, azul, rojo, negro, blanco

Un ejemplo de la especificación común para el PWB está como abajo:
FR4 1.6m m, ROHS, 1/1oz, oro de la inmersión sobre el níquel, máscara verde de la soldadura, capa superior del blanco


Plazo de ejecución:
Para los prototipos de la pequeña cantidad, tarda cerca de 3~4 días para que enviemos las mercancías hacia fuera.
Para una cierta producción dura del PWB y de lote, tarda cerca de 7 días para el envío.
Para el montaje del PWB, tarda cerca de 10 días para el envío.


Éntrenos en contacto con:

Cualquier preocupaciones o preguntas, no dude en entrarme en contacto con por favor por el correo electrónico.
Ninguno de su correo electrónico sería leído cuidadosamente, yo está mirando adelante a su mensaje.






•  HDI imprimió a la placa de circuito
El PWB pacífico es una compañía principal de la producción especializada en producir pequeña cantidad y prototipos diversos del PWB. Manejamos rápidamente tiempo-a mercado al estándar para la garantía de calidad.

• Capacidad general de la fabricación

CategoríaDescripciónCapacidad
Formatos de archivoFicheros de Gerber preferidos274-X, 274-D, DPF, ODB++
Fichero del taladroCoordinadas de X y Y, con los tamaños de la herramienta incluidos
TamañoDimensiones acabadas máximo580m m x 800m m – solo de doble cara
550m m x 800m m – de múltiples capas
Grueso del tableroEstándar1.6m m el ±10%
Mínimo.Solo de doble cara: 0.2m m ±0.1mm
4-layer: 0.4m m ±0.1mm
6-layer: 0.6m m ±0.1mm
8-Layer: 1.0m m ±0.1mm
10-layer: 1.0m m ±0.12mm
12-layer: 1.2m m ±0.12mm
32-layer: 4.0m m ±0.4mm y arriba
Máximo.6.3m m el ±10%
Arco y torsión< 7="">
CobrePeso externo del Cu1oz ~ 10oz
PesoWight interno del Cu1/3oz ~ 6oz
Materiales laminadosFR4 (altos TG, halógeno-libres), FR5, ISOLA (FR408,370HR), TEFLON, POLYIMIDE, ROGERS (RO4003, RO4350, RO4450), placa de aluminio (solo, de doble cara)
Grueso FR41.6m m
Alto TG FR4 (170 DEG C)1.6m m
Corte del tableroNúmero máximo de capas32
Grueso mínimo para las capas internas (se excluye el grueso del Cu)0.07m m
PerforaciónTamaño mínimo0.1m m
Tamaño máximo6.0m m
Desviación del taladro±0.002” (0.050m m)
Tolerancia del agujero de PTH±0.003” (0.075m m)
Tolerancia del agujero de NPTH±0.002” (0.050m m)
Ángulo del avellanador80°, el 90°, 100°, 120°
El platearTamaño mínimo del agujero0,0008"
Relación de aspecto20
El grabar al agua fuerteTolerancia de la anchura del rastroel ±20%
Anchura del rastro del Min./espacio (peso acabado 1oz del Cu a partir de 1/3oz)0,003"/0,003" (0.08m m)
Anchura del rastro del Min./espacio (peso acabado 1oz del Cu a partir de 1/2oz)0,004"/0,004" (0.1m m)
Anchura del rastro del Min./espacio (peso acabado 2oz del Cu)0,005"/0,005" (0.127m m)
Anchura del rastro del Min./espacio (peso acabado 3oz del Cu)0,008"/0,008" (0.2m m)
Anchura del rastro del Min./espacio (peso acabado 4oz del Cu)0,012"/0,012" (0.3m m)
Capas internasEspacio mínimo de la perforación al modelo interno0.1m m
Espacio mínimo del anillo anular al modelo interno0.1m m
registro de la Capa-a-capa±0.003” (0.08m m)
Máscara de la soldaduraColorverde verde, verde claro, mate, blanco, blanco extremo, negro, negro mate, marrón oscuro, amarillo, rojo, azul, transparente
Liquidación de máscara mínima de la soldadura0,003"
Grueso0,0004"
SerigrafíaColorBlanco, negro, amarillo, rojo, azul, verde
Anchura del rastro del Min.0,005"
Tamaño mínimo0,028"/0,028"
Prueba eléctricaAOI Y
Probador de la punta de prueba que vuelaY
Impedancia controladaToleranciael ±10%
Probador de la impedanciaTektronix TDS8200
EncaminamientoPrueba de los molinos de extremo±0.15mm (0,006")
Tolerancia del CNC±0.15mm (0,006")
Profundidad del V-Corte±0.1mm (0,004")
desviación del ángulo del V-corte±0.1mm (0,004")
Semi-agujeroY
Final superficialHASL, Pb de HASL liberan, oro de la inmersión, plata de la inmersión, lata de la inmersión, O.S.P (Entek), galjanoplastia de S/G, ENEPIG, galjanoplastia de G/F, el carbono…
Vias ciego y enterrado3+N+3Y
Resina, tinta de agujero-relleno, PTHY
OtrosCERT de la UL.Y
CERT del ISO.ISO9001/ISO14001/RoHS

¡La fábrica transparente del PWB pacífico permite que nuestros clientes atestigüen el proceso fascinador de la producción del PWB!
