PCB de doble cara

Introducción

Doble a la placa de circuito echada a un lado que los medios tienen un cobre de doble cara, y los agujeros metalizados, que es cobre de doble cara, y el cobre son agujeros dentro

Ambos lados tienen tablero de cableado doble, pero utilizar el alambre en ambos lados. Ambos lados deben estar en el cuarto con las conexiones eléctricas apropiadas. El “puente” entre este circuito llamó vias. Dirija el agujero en el PWB, metal llenado o cubierto con los agujeros, que se pueden conectar con los conductores en ambos lados. Porque el área del dual-panel dos veces tan grande que el solo panel, el panel doble para solucionar el cableado del solo-panel escalonado debido a la dificultad (puede ser dado vuelta al otro lado del agujero), él es más conveniente para el uso en más complejo que el circuito del solo-panel.

Ventajas

Comparado con de placa única: conexión conveniente, cableado simple, necesitando mucho trabajo más pequeño, una línea longitud más corta.

Pasos dobles del diseño de la placa de circuito

1. Prepare los diagramas esquemáticos del circuito

2. Cree un nuevo fichero y una biblioteca componente cargada del paquete del PWB

3, junta de planificación

4, en la tabla de red y los componentes

5, componentes de la disposición automática

6, ajuste de la disposición

7, el análisis de la densidad de la red

8, atando con alambre las reglas fijadas

9, encaminamiento automática

10, ajustan manualmente el cableado

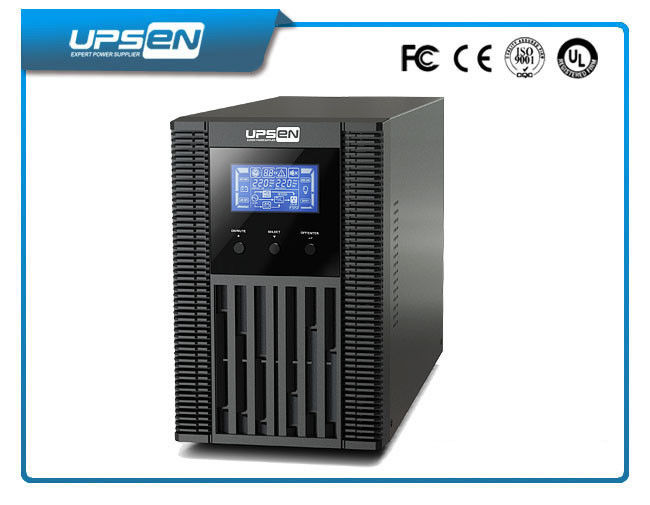

Verdad la conversión doble UPS en línea de alta frecuencia 1000Va/800W con 6 mercados del IEC

Ampliación de imagen : Verdad la conversión doble UPS en línea de alta frecuencia 1000Va/800W con 6 mercados del IEC

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	UPSEN
Certificación:	CE, ISO, RoHS
Número de modelo:	Serie verde 1-3Kva de la estrella

Pago y Envío Términos:

Cantidad de orden mínima:	5pcs
Precio:	negotiable
Detalles de empaquetado:	Cartones y plataforma de madera
Tiempo de entrega:	7-15 días
Condiciones de pago:	T/T, LC, WU, gramo etc del dinero
Capacidad de la fuente:	50.000 PCS / Mes

Contacto

Descripción detallada del producto

Tipo:	off-line	factor de potencia de salida:	0.8
Fase:	Monofásico	Protección:	Sobre carga/corriente/el voltaje, el cortocircuito etc
Mostrar:	exhibición digital del lcd	H.S. Código:	8504402000
Resaltar:	en línea sube a proveedores , en línea sube la fuente de alimentación

Verdad la conversión doble UPS en línea de alta frecuencia 1000Va/800W con 6 mercados del IEC

Características dominantes

• Tecnología en línea y doble de Ture de la conversión
• 1000Va UPS 2pcs incorporado de las baterías 12V 9Ah

• Forma de onda pura de la salida de la onda sinusoidal
• El control del microprocesador optimiza confiabilidad
• Corrección del factor de la energía de entrada
• Factor de potencia de salida 0,8
• Voltaje de entrada amplio (110 V – 300 V)
• Modo del convertidor disponible
• Modo de ECO para el ahorro de la energía
• Generador compatible
• Extensión de la capacidad del cargador a 6A para los modelos a largo plazo
• Smart SNMP trabaja bien con el USB o RS-232 junto
• La exhibición completa permite la supervisión y el acceso fáciles de la situación de UPS

Uso:

Ordenadores, PC, servidores, cuartos de los datos, telecomunicaciones, comunicaciones, tráfico, sistema del banco, atmósfera

Oficina recaudatoria, escuela etc

Especificación técnica

GUÍA EN LÍNEA DE LA SELECCIÓN DE UPS DE LA ESTRELLA VERDE
MODELO		G1K (l)	G2K (l)	G3K (l)
FASE		Monofásico con la tierra
CAPACIDAD		/800 W VA 1000	/1600 W VA 2000	3000 W VA/2400
ENTRADA
Voltaje nominal		100/110/115/120/127VAC o 200/208/220/230/240VAC
Gama de voltaje de entrada		55-145 VAC o 110-300 VAC
Gama de frecuencia		40Hz ~ 70 herzios
Factor de poder		voltaje nominal del ≧ 0,99 @ (carga del 100%)
SALIDA
Voltaje de salida		100/110/115/120/127VAC o 200/208/220/230/240VAC
Voltage Regulation		± el 1%
Gama de frecuencia (gama sincronizada)		47~ 53 herzios o 57 ~ 63 herzios
Gama de frecuencia (batería. Modo)		50 herzios o ± 60Hz 0,1 herzios
Ratio actual de la cresta		3:1
Distorsión armónica		≦ 3 % de THD (carga linear); ≦ 6 % de THD (carga no lineal)
Tiempo de transferencia	CA a DC	Cero
	Inversor a puentear	ms 4 (típico)
Forma de onda (batería. Modo)		Sinewave puro
EFICACIA
Al modo de la CA		el 88%	el 89%	el 90%
Al modo de la batería		el 83%	el 87%	el 88%
BATERÍA
Modelo estándar	Tipo de la batería	12 V/9 AH	12 V/7AH	12 V/7 AH
	Números	2	6	6
	Tiempo típico de la recarga	4 horas se recuperan hasta la capacidad del 90%
	Corriente de carga (máximo)	1,0 A
	Tensión de carga	27.4VDC ± el 1%	82,1 VDC el ±1%	82,1 VDC el ±1%
Model* a largo plazo	Tipo de la batería	Dependiendo de la capacidad de baterías externas
	Números	3	6	8
	Corriente de carga (máximo)	1.0A/2.0A/4.0A/6.0 A
	Tensión de carga	41.0VDC ± el 1%	82,1 VDC el ±1%	109.4VDC el ±1%
INDICADORES
LCD		Nivel de la carga, nivel de la batería, modo de la CA, Modo de la batería, modo de puente, e indicadores de la falta
ALARMA
Modo de la batería		Sonar cada 4 segundos
Batería baja		Sonar cada segundo
Sobrecarga		Sonar dos veces cada segundo
Falta		Continuamente sonando
FÍSICO
Modelo estándar	Dimensión, D x W x H (milímetros)	397 X 145 X 220	419X190X318
	Peso neto (kilogramos)	13	26	28
Model* a largo plazo	Dimensión, D x W x H (milímetros)	282 x 145 x 220	397 X 145 X 220
	Peso neto (kilogramos)	4,6	6,8	7,4
AMBIENTE
Humedad		20-90 % el derecho @ 0 - 40°C (sin condensación)
Nivel de ruidos		Menos que 50dBA @ 1 metro
GESTIÓN
Smart RS-232/USB		Ayudas Windows2000/2003/XP/Vista/2008/7/8, Linux, Unix, y MAC
SNMP opcional		Gestión del poder del encargado y del web browser del SNMP

* El modelo a largo plazo está solamente disponible en los sistemas 200/208/220/230/240VAC.

Ventajas competitivas:

1: La garantía de tres años para UPS en línea, y los 1% liberan UPS o tableros libres del PWB del 2%
3: Buen servicio post-venta, seremos por completo responsables de cualquier falta causada por nuestro lado
4: Experiencia profesional en campo del poder más de 10 años
5: Soporte técnico profesional antes y después de ventas

6: Respuesta oportuna, plazo de expedición rápido y operaciones flexibles de satisfacer las peticiones del special de cualquier clientes.

7: Servicio libre del OEM y del ODM

8: Precio competitivo, calidad y productos maduros
