Introducción
Doble a la placa de circuito echada a un lado que los medios tienen un cobre de doble cara, y los agujeros metalizados, que es cobre de doble cara, y el cobre son agujeros dentro
Ambos lados tienen tablero de cableado doble, pero utilizar el alambre en ambos lados. Ambos lados deben estar en el cuarto con las conexiones eléctricas apropiadas. El “puente” entre este circuito llamó vias. Dirija el agujero en el PWB, metal llenado o cubierto con los agujeros, que se pueden conectar con los conductores en ambos lados. Porque el área del dual-panel dos veces tan grande que el solo panel, el panel doble para solucionar el cableado del solo-panel escalonado debido a la dificultad (puede ser dado vuelta al otro lado del agujero), él es más conveniente para el uso en más complejo que el circuito del solo-panel.
Ventajas
Comparado con de placa única: conexión conveniente, cableado simple, necesitando mucho trabajo más pequeño, una línea longitud más corta.
Pasos dobles del diseño de la placa de circuito
1. Prepare los diagramas esquemáticos del circuito
2. Cree un nuevo fichero y una biblioteca componente cargada del paquete del PWB
3, junta de planificación
4, en la tabla de red y los componentes
5, componentes de la disposición automática
6, ajuste de la disposición
7, el análisis de la densidad de la red
8, atando con alambre las reglas fijadas
9, encaminamiento automática
10, ajustan manualmente el cableado
|
Datos del producto:
Pago y Envío Términos:
|
Resaltar: | placa de circuito impreso de montaje,Circuito Junta de Servicios de la Asamblea |
---|

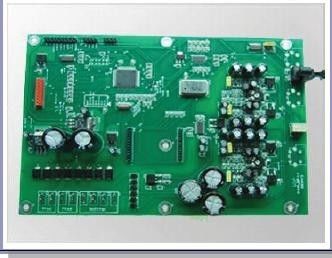

El doble impreso electrónico de la placa de circuito echó a un lado asamblea del PWB SMT
Capacidad y servicios del PWB:
1. PWB de un sólo lado, de doble cara y de múltiples capas (hasta 30 capas)
2. PWB flexible (hasta 10 capas)
3. PWB de la Rígido-flexión (hasta 8 capas)
4. CEM-1, CEM-3 FR-4, FR-4 alto TG, Polyimide, Aluminio-basó el material.
5. HAL, HAL sin plomo, plata del oro de la inmersión/lata, oro duro, tratamiento superficial de OSP.
6. Las placas de circuito impresas son 94V0 obedientes, y se adhieren IPC610 al estándar del PWB del international de la clase 2.
7. Las cantidades se extienden de prototipo a la producción de volumen.
8. 100% E-Pruebas
Capacidad y servicios de la asamblea del PWB:
1) tecnología que suelda profesional del Superficie-montaje y del Por-agujero
2) los diversos tamaños tienen gusto de tecnología de 1206,0805,0603,0402,0201components SMT
3) las TIC (en prueba del circuito), tecnología de FCT (prueba funcional del circuito).
4) asamblea del PWB con UL, CE, FCC, aprobación de Rohs
5) tecnología el soldar de flujo del gas del nitrógeno para SMT.
6) planta de fabricación de SMT&Solder de la mayor nivel
7) capacidad interconectada alta densidad de la tecnología de colocación del tablero.
