Introducción
Doble a la placa de circuito echada a un lado que los medios tienen un cobre de doble cara, y los agujeros metalizados, que es cobre de doble cara, y el cobre son agujeros dentro
Ambos lados tienen tablero de cableado doble, pero utilizar el alambre en ambos lados. Ambos lados deben estar en el cuarto con las conexiones eléctricas apropiadas. El “puente” entre este circuito llamó vias. Dirija el agujero en el PWB, metal llenado o cubierto con los agujeros, que se pueden conectar con los conductores en ambos lados. Porque el área del dual-panel dos veces tan grande que el solo panel, el panel doble para solucionar el cableado del solo-panel escalonado debido a la dificultad (puede ser dado vuelta al otro lado del agujero), él es más conveniente para el uso en más complejo que el circuito del solo-panel.
Ventajas
Comparado con de placa única: conexión conveniente, cableado simple, necesitando mucho trabajo más pequeño, una línea longitud más corta.
Pasos dobles del diseño de la placa de circuito
1. Prepare los diagramas esquemáticos del circuito
2. Cree un nuevo fichero y una biblioteca componente cargada del paquete del PWB
3, junta de planificación
4, en la tabla de red y los componentes
5, componentes de la disposición automática
6, ajuste de la disposición
7, el análisis de la densidad de la red
8, atando con alambre las reglas fijadas
9, encaminamiento automática
10, ajustan manualmente el cableado
Datos del producto:
Pago y Envío Términos:
|
Resaltar: | Doble capa de PCB,PWB doble del lado |
---|

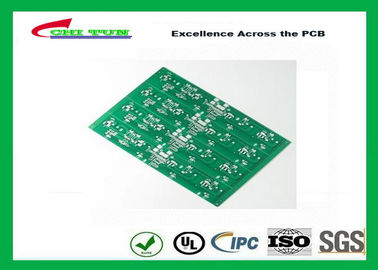

El doble rápido del prototipo echó a un lado la plata superficial de la inmersión del PWB el un panel con 4up
|
Descripción de producto |
Número de modelo: |
CTEL0210138 |
Número de capa: |
2Layer |
Material: |
FR4 |
Grueso del final: |
1.6m m |
cobre: |
70UM |
Tamaño del PWB: |
160*160m m |
Línea anchura/línea espacio |
6/8mil |
Tamaño de Min.Hole: |
0.35m m |
Final superficial: | Plata de la inmersión |
Máscara verde de la soldadura |
|
|
El blanco sillkscreen |
|
NINGÚN x-out permite |
|
CNC |
Lugar del origen: |
China |
Marca: |
CHITUN |
Certificación: |
UL, ROHS, ISO |
Estándar: |
Estándar de IPC |
FQA:
Q: 1. ¿Puedo tener una muestra?
A: Sí, podemos enviarle nuestra muestra para comprobar nuestra calidad
Q: 2. ¿Cuál es el plazo de ejecución?
A: La muestra necesita 1-3 días, necesidades de la producción en masa 7-10 días, también según el volumen de la orden
Q 3. ¿Usted tiene límite de MOQ?
A: Nuestro MOQ es 1pcs
Q: 4. ¿Cómo usted envía las mercancías y cuánto tiempo toma llega?
A: Enviamos generalmente por DHL, UPS, Fedex o TNT. Tarda generalmente 3-5 días para llegar.
Q: ¿5. qué fichero que debemos ofrecer?
A: La fabricación del PWB debe ofrecer el fichero del gerber (protel, PWB del poder, fichero de los cojines), PCBA debe ofrecer el fichero del gerber y la lista de BOM.
Q: 6. ¿Queremos visitar a su compañía?
A: Ningún problema, somos una producción y procesando las empresas, la mirada adelante a su llegada y nosotros le llevaremos a visitar nuestra fábrica y la fábrica de proceso.
