Introducción
Doble a la placa de circuito echada a un lado que los medios tienen un cobre de doble cara, y los agujeros metalizados, que es cobre de doble cara, y el cobre son agujeros dentro
Ambos lados tienen tablero de cableado doble, pero utilizar el alambre en ambos lados. Ambos lados deben estar en el cuarto con las conexiones eléctricas apropiadas. El “puente” entre este circuito llamó vias. Dirija el agujero en el PWB, metal llenado o cubierto con los agujeros, que se pueden conectar con los conductores en ambos lados. Porque el área del dual-panel dos veces tan grande que el solo panel, el panel doble para solucionar el cableado del solo-panel escalonado debido a la dificultad (puede ser dado vuelta al otro lado del agujero), él es más conveniente para el uso en más complejo que el circuito del solo-panel.
Ventajas
Comparado con de placa única: conexión conveniente, cableado simple, necesitando mucho trabajo más pequeño, una línea longitud más corta.
Pasos dobles del diseño de la placa de circuito
1. Prepare los diagramas esquemáticos del circuito
2. Cree un nuevo fichero y una biblioteca componente cargada del paquete del PWB
3, junta de planificación
4, en la tabla de red y los componentes
5, componentes de la disposición automática
6, ajuste de la disposición
7, el análisis de la densidad de la red
8, atando con alambre las reglas fijadas
9, encaminamiento automática
10, ajustan manualmente el cableado
Datos del producto:
Pago y Envío Términos:
|
Material: | FR1, FR2, CEM1, CEM3, FR4 | No de capas: | 2 |
---|---|---|---|
Acabado de la superficie: | ENIG (oro de la inmersión)/plata/OSP/HASL de la inmersión | Grueso del tablero: | 0.4m m/0.8m m/1.0m m/1.2m m/1.6m m/2.0mm/2.4m m |
Grueso de cobre: | 1-6 onza | ||
Alta luz: | Fabricación de encargo del PWB,fabricación de placas de circuito impresas |

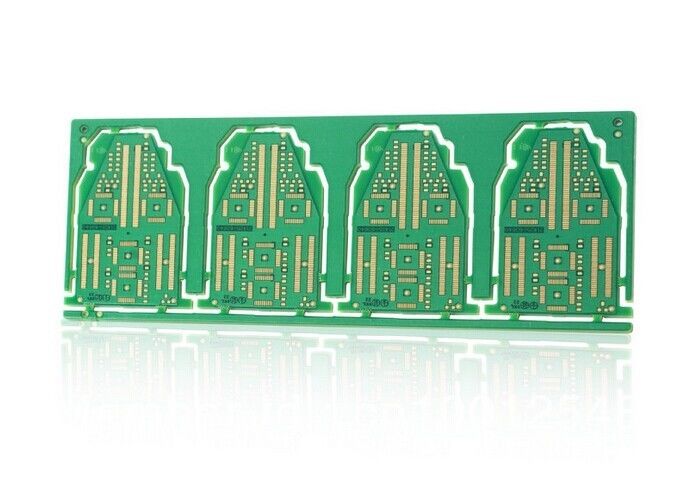

El doble del verde del regulador electrónico echó a un lado PWB con V cortado/los agujeros del sello que encaminaban el esquema
“el PWB 2L” también se nombra como “PWB echado a un lado doble” (PWB de D/S). PTH (vía) es una necesidad, pero él no ha enterrado o agujero ciego. Los componentes se pueden montar en ambos lado del top y de la parte inferior, así que usted no necesita preocuparse de donde poner componentes en el tablero, y no necesitar utilizar a través de componentes del agujero que es siempre costoso que SMD uno.
Éste es actualmente uno de los tipos más populares de PWB en la tierra, y podemos proporcionar 24 horas de servicio de la rápido-vuelta para ellos.
Uso
Los productos se aplican a una amplia gama de industrias de alta tecnología por ejemplo: LED, telecomunicación, aplicación informática, iluminación, máquina de juego, control industrial, poder, automóvil y productos electrónicos de consumo de gama alta, ect. Por el trabajo y esfuerzo al márketing, las exportaciones continuos de los productos a los condados del americano, de Canadá, de Europa, a África y a otros países de Asia y del Pacífico
Ventaja
1. Fábrica del PWB directamente
2. PWB de alta calidad
3. Buen precio del PWB
4. Tiempo rápido del PWB
5. Certificación del PWB (ISO/UL E354810/RoHS)
