Introducción
Las placas de circuito impresas flexión rígida son tableros que usan una combinación de tecnologías flexibles y rígidas del tablero en un uso. La mayoría de los tableros rígidos de la flexión consisten en capas múltiples de substratos flexibles del circuito atados a uno o más tableros rígidos externamente e internamente, dependiendo del diseño del uso. Los substratos flexibles se diseñan para estar en un estado constante de la flexión y se forman generalmente en la curva doblada durante la fabricación o la instalación.
Los diseños rígidos de la flexión son más desafiadores que el diseño de un ambiente rígido típico del tablero, pues diseñan a estos tableros en un espacio 3D, que también ofrece mayor eficacia espacial. Pudiendo diseñar en tres diseñadores rígidos de la flexión de las dimensiones puede torcer, doblar y rodar los substratos flexibles del tablero para alcanzar su forma deseada para el paquete de la aplicación final.
Proceso de producción
Si produce un prototipo rígido de la flexión o las cantidades de la producción que requieren la fabricación rígida del PWB de la flexión del gran escala y el montaje del PWB, la tecnología es probada bien y confiable. La porción del PWB de la flexión es particularmente buena en la superación de problemas del espacio y del peso con grados de libertad espaciales.
El estudio detallado de soluciones flexión-rígidas y una evaluación apropiada de las opciones disponibles en los primeros tiempos en la fase de diseño rígida del PWB de la flexión volverán ventajas significativas. Es crítico el fabricante rígido del PWB de la flexión está implicado temprano en el proceso de diseño para asegurarse que el diseño y las porciones fabulosas están en la coordinación y explicar variaciones de producto final.
La fase rígida de la fabricación de la flexión es también más compleja y larga que la fabricación rígida del tablero. Todos los componentes flexibles del montaje rígido de la flexión tienen dirección totalmente diversa, la aguafuerte y procesos que sueldan que los tableros rígidos FR4.
Usos
Oferta flexible rígida de PCBs una amplia gama de usos, extendiéndose del armamento militar y de los sistemas aeroespaciales a los teléfonos celulares y a las cámaras digitales. Cada vez más, la fabricación rígida del tablero de la flexión se ha utilizado en aparatos médicos tales como marcapasos para sus capacidades del espacio y de la perdida de peso. Las mismas ventajas para el uso rígido del PWB de la flexión se pueden aplicar a los sistemas de control militares del armamento y del arma.
En productos de consumo, la flexión rígida apenas no maximiza el espacio y el peso sino mejora grandemente la confiabilidad, eliminando muchas necesidades de las juntas de la soldadura y del cableado delicado, frágil que son problemas propensos de la conexión. Éstos son apenas algunos ejemplos, pero la flexión rígida PCBs se puede utilizar para beneficiar a casi todos los usos eléctricos avanzados incluyendo el equipo, herramientas y automóviles de prueba. ¿No seguro qué tecnología necesita ser utilizada para su proyecto? Llame a nuestros expertos y podemos ayudarle a imaginar si usted necesita la flexión, la tecnología rígida de la flexión o del PWB de HDI.
Datos del producto:
Pago y Envío Términos:
|
Alta luz: | pcb flexible rígido,placa de circuito rígido flex |
---|

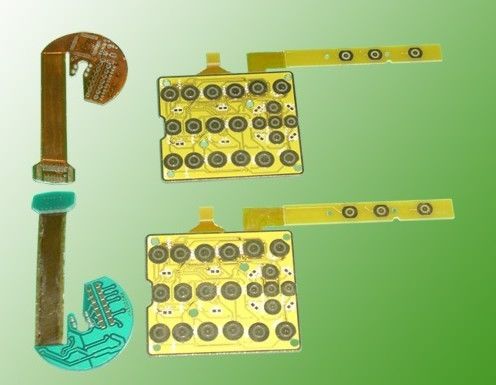

Fabricante rígido profesional del PWB de la flexión con la certificación del CE ROHS
Nuestros servicios
Somos fabricante y un proveedor que se especializan en PWB doble del lado, PWB de múltiples capas, PWB de F4BK, PWB de cerámica, PWB de Rogers, PWB del aluminio. Mientras tanto, proporcionamos PCBA (asamblea) y ODM, servicio del OEM. Somos nos especializamos en SMT lleno y a través del montaje del agujero PCBA, obteniendo componentes, cantidades constructivas del prototipo, y la prueba.
1. Nuestro equipo profesional de la ingeniería puede poner su proyecto en la producción en poco tiempo. Las imágenes de la muestra y BOM son necesarios hacer productos modificados para requisitos particulares
2. Podemos suministrar el cad y Favorables-e moldes diseñados de la precisión. Los moldes se pueden diseñar y fabricar según los clientes peticiones o muestras. Proceso plástico de la inyección disponible.
3. Hemos avanzado el equipo para el montaje del por-agujero y de cable de la MAZORCA de la INMERSIÓN de SMT.
4. Proceso obediente y sin plomo de ROHS.
5. En-circuito, pruebas funcionales del marcar a fuego del tests&, prueba del sistema completa
6. De alto rendimiento para garantizar pronta entrega.
- Servicio de PCB&PCBA
- La UL, SGS, Rohs certificó
- Precio competitivo, de alta calidad
- el OEM PCBA es agradable
PWB flexible
1. Precio y servicio de alta calidad, buenos
2. Plazo de expedición: 5-7days.
3. Certificados: UL, ISO9001, RoHS
Especificación detallada de la fabricación flexible del PWB
Especificación técnica |
||
Capas: |
1~10 (PWB de la flexión) y 2~8 (flexión rígida) |
|
Tamaño mínimo del panel: |
5m m x 8m m |
|
Tamaño máximo del panel: |
250 x 520m m |
|
Grueso acabado minuto del tablero: |
0.05m m (1 cobre inclusivo echado a un lado) |
|
Grueso acabado máximo del tablero: |
0.3m m (2 echaron a un lado cobre inclusivo) |
|
Tolerancia acabada del grueso del tablero: |
±0.02~0.03mm |
|
Material: |
Kapton, Polyimide, ANIMAL DOMÉSTICO |
|
Grueso de cobre bajo (RA o ED): |
1/3 onza, el 1/2 onza, 1oz, 2oz |
|
Grueso bajo del pi: |
0.5mil, 0.7mil, 0.8mil, 1mil, 2mil |
|
Stiffner: |
Polyimide, ANIMAL DOMÉSTICO, FR4, SUS |
|
Diámetro de agujero acabado minuto: |
Φ 0.15m m |
|
Diámetro de agujero acabado máximo: |
Φ 6.30m m |
|
Tolerancia acabada del diámetro de agujero (PTH): |
±2 milipulgada (±0.050mm) |
|
Tolerancia acabada del diámetro de agujero (NPTH): |
±1 milipulgada (±0.025mm) |
|
Anchura/espaciamiento mínimos (1/3oz): |
0.05mm/0.06m m |
|
Anchura/espaciamiento mínimos (1/2oz): |
0.06mm/0.07m m |
|
Anchura/espaciamiento mínimos (1oz): |
De una sola capa: 0.07mm/0.08m m |
|
Capa doble: 0.08mm/0.09m m |
|
|
Relación de aspecto |
6:01 |
8:01 |
Cobre bajo |
1/3Oz--2Oz |
3 onzas para el prototipo |
Tolerancia del tamaño |
Anchura del conductor: el ±10% |
W ≤0.5mm |
Tamaño del agujero: ±0.05mm |
H ≤1.5mm |
|
Registro del agujero: ±0.050mm |
|
|
Tolerancia del esquema: ±0.075mm |
L ≤50mm |
|
Tratamiento superficial |
ENIG: 0.025um - 3um |
|
OSP: |
|
|
Lata de la inmersión: 0.04-1.5um |
|
|
Fuerza dieléctrica |
AC500V |
|
Flotador de la soldadura |
288℃/10s |
Estándar de IPC |
Fuerza de peladura |
el 1.0kgf/cm |
IPC-TM-650 |
Inflamabilidad |
94V-O |
UL94 |
Requisito de la cita:
1) las especificaciones siguientes son necesarias para la cita:
a) Materia prima
b) Grueso del tablero:
c) Grueso de cobre
d) Tratamiento superficial:
e) color de la máscara y de la serigrafía de la soldadura:
f) Cantidad
