Introducción:
Doble PCBs, también conocido como circuitos impresos flexibles o la electrónica flexible, proporciona mayores opciones para los diseñadores y los ingenieros al montar los circuitos electrónicos.
Se construyen del material plástico flexible, de alto rendimiento, generalmente el polyimide, que permite al tablero doblar o “doblar” durante uso. Esta flexibilidad los abre hasta uso en una amplia gama de usos.
Datos del producto:
Pago y Envío Términos:
|
Material: | FR4 TG135 | Grueso del tablero: | 1.0m m |
---|---|---|---|
Cobre: | 1oz | Acabado de la superficie: | Oro de destello |
Máscara de la soldadura: | verde | Finalizar: | CNC |
estándar: | Estándar de IPC | ||
Alta luz: | montaje rápido del PWB de la vuelta,placas de circuito impreso de giro rápido |

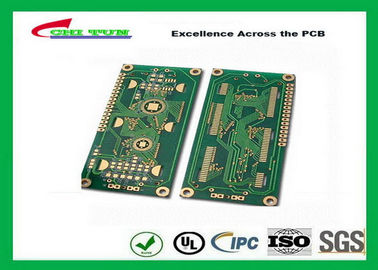

La vuelta rápida desnuda del disco duro imprimió a placas de circuito con el oro de destello 1oz del material 0.8m m de 2l Fr4
TECNOLOGÍA:
. RoHS/sin plomo
. HDI Microvias
. Vias ciego
. Vias enterrado
. Galjanoplastia selectiva
. Control de la impedancia
Estándar de fabricación:
. Clase de IPC-A-600G II
. Clase de IPC-A-600G III
. PERFAG 2E para el tablero de doble cara
. PERFAG 3C para el tablero de múltiples capas
Capacidad
Min. Tamaño acabado de los agujeros: 0,008" (0.20m m)
Diámetro micro de los vias: 0,004 A 0,010 pulgadas (0,10 - 0.25m m)
Línea anchura mínima/espaciamiento: 0.004/0.004 pulgadas (0.10mm/0.10m m)
Grueso de cobre máximo: 5oz (140um)
Grueso fino del tablero:
. DS - 0,008 pulgadas (0.20m m)
. 4/L - 0,016 (0.40m m)
. 6/L - 0,020 pulgadas (0.60m m)
Grueso máximo del tablero:
. 275.8mil (7.0m m)
Tratamiento superficial:
. HASL/galjanoplastia sin plomo de HAL/gold
. Oro de la inmersión
. Lata de la inmersión
. Plata de la inmersión
. Fingeres del oro (oro duro)
. OSP
Otro:
. Cuenta de capas: Doble-lado sobre a 20 capas de las capas (1 a 30)
. Dimensiones máximas del PWB: 23 x 35 pulgadas (584,2 x 889.0m m)
. Puente de la máscara de la soldadura entre la presa de la soldadura: 4mil (0.10m m)
. Máscara mínima de la soldadura anular: 1.5mil (0.038m m)
. Grueso mínimo de la máscara de la soldadura: 0.40mil (10um)
. Colores de la máscara de la soldadura: Máscara verde, amarilla, negra, azul, mate, de la transparencia de la LPI de la soldadura y peelable
máscara de la soldadura
. Altura mínima de la leyenda: 4mil (0.10m m)
. Anchura mínima del frente: 25mil (0.635m m)
. Colores de la leyenda: Blanco, amarillo, negro
Formato de datos: GERBER, PROTEL, PADS2000, Powerpcb, ODB++
Material especial: Los HTG FR4, de alta frecuencia (Rogers, Teflon, ARLON, TYCONIC), halógeno liberan, el laminar de mezcla de diverso material
La otra prueba: Control de Impendence, resistor de la prueba del agujero, sección micro, prueba iónica de la limpieza, capacidad que suelda, choque termal, prueba de confiabilidad, etc.
