tablero del PWB flexible

Introducción:

Doble PCBs, también conocido como circuitos impresos flexibles o la electrónica flexible, proporciona mayores opciones para los diseñadores y los ingenieros al montar los circuitos electrónicos.

Se construyen del material plástico flexible, de alto rendimiento, generalmente el polyimide, que permite al tablero doblar o “doblar” durante uso. Esta flexibilidad los abre hasta uso en una amplia gama de usos.

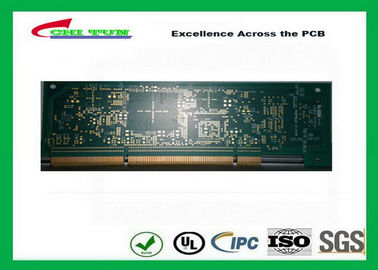

PWB rápido del finger del oro de la creación de un prototipo FR4 tg150 del PWB de la vuelta 8layer

8layer Quick Turn PCB Prototyping FR4 tg150 Gold Finger PCB

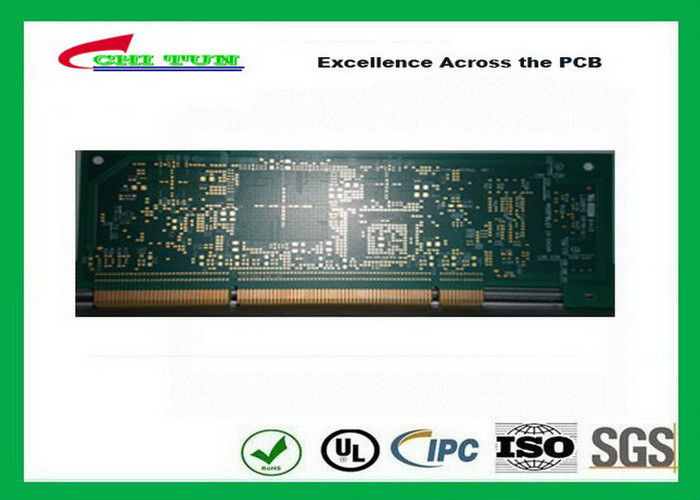

Ampliación de imagen : PWB rápido del finger del oro de la creación de un prototipo FR4 tg150 del PWB de la vuelta 8layer

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	CHITUN
Certificación:	UL/ISO/ROHS/SGS
Número de modelo:	base en el requestion de los clientes

Pago y Envío Términos:

Cantidad de orden mínima:	1pcs
Precio:	base on gerberfiles
Detalles de empaquetado:	Paquete de vacío
Tiempo de entrega:	5-15days
Condiciones de pago:	Los TT, el LC, Western Union, D/A, D/P, y otros basan en la negociación
Capacidad de la fuente:	50000 por semana

Contacto

Descripción detallada del producto

Material:	FR4 TG150	Grueso del tablero:	1.6m m
Cobre:	1oz	Acabado de la superficie:	Oro de la inmersión + finger del oro
Máscara de la soldadura:	verde	Sillkscreen:	blanco
Finalizar:	Encaminamiento/cartabón	estándar:	IPC Stardard
Resaltar:	placas de circuito impreso de giro rápido , fabricación rápida del PWB de la vuelta

PWB rápido del finger del oro de la creación de un prototipo FR4 tg150 del PWB de la vuelta 8layer

TECNOLOGÍA:

. RoHS/sin plomo

. HDI Microvias

. Vias ciego

. Vias enterrado

. Galjanoplastia selectiva

. Control de la impedancia

Estándar de fabricación:

. Clase de IPC-A-600G II

. Clase de IPC-A-600G III

. PERFAG 2E para el tablero de doble cara

. PERFAG 3C para el tablero de múltiples capas

Capacidad

Min. Tamaño acabado de los agujeros: 0,008" (0.20m m)

Diámetro micro de los vias: 0,004 A 0,010 pulgadas (0,10 - 0.25m m)

Línea anchura mínima/espaciamiento: 0.004/0.004 pulgadas (0.10mm/0.10m m)

Grueso de cobre máximo: 5oz (140um)

Grueso fino del tablero:

. DS - 0,008 pulgadas (0.20m m)

. 4/L - 0,016 (0.40m m)

. 6/L - 0,020 pulgadas (0.60m m)

Grueso máximo del tablero:

. 275.8mil (7.0m m)

Tratamiento superficial:

. HASL/galjanoplastia sin plomo de HAL/gold

. Oro de la inmersión

. Lata de la inmersión

. Plata de la inmersión

. Fingeres del oro (oro duro)

. OSP
