tablero del PWB flexible

Introducción:

Doble PCBs, también conocido como circuitos impresos flexibles o la electrónica flexible, proporciona mayores opciones para los diseñadores y los ingenieros al montar los circuitos electrónicos.

Se construyen del material plástico flexible, de alto rendimiento, generalmente el polyimide, que permite al tablero doblar o “doblar” durante uso. Esta flexibilidad los abre hasta uso en una amplia gama de usos.

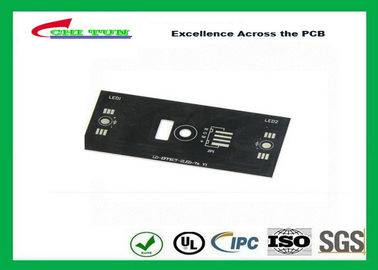

Superficie de aluminio HASL del PWB de la cara 1.6m m del tablero bajo del PWB del prototipo que muele sola

Ampliación de imagen : Superficie de aluminio HASL del PWB de la cara 1.6m m del tablero bajo del PWB del prototipo que muele sola

Datos del producto:

Lugar de origen:	China Shenzhen
Nombre de la marca:	ChiTunPCB
Certificación:	UL/ISO/ROHS/SGS
Número de modelo:	CTEL0110118

Pago y Envío Términos:

Cantidad de orden mínima:	1pcs
Precio:	base on gerberfiles
Detalles de empaquetado:	Corton del estándar del envasado al vacío y de la exportación
Tiempo de entrega:	8-15days
Condiciones de pago:	Los TT, el LC, Western Union, D/A, D/P, y otros basan en la negociación
Capacidad de la fuente:	80000 metros cuadrados por mes

Contacto

Descripción detallada del producto

Material:

AL-Base 1.6m m

superficie:

HASL

Máscara de la soldadura:

Negro

Resaltar:

placas de circuito impreso de giro rápido

fabricación rápida del PWB de la vuelta

PWB que muele de aluminio de la cara 1.6m m del tablero bajo del PWB del prototipo solo

	Descripción de producto
Número de modelo:	CTEL0110118
Número de capa:	1Layer
Material:	ALu
Grueso del final:	1.6m m
cobre:	1oz
Tamaño del PWB:	65*65m m
Línea anchura/línea espacio
Tamaño de Min.Hole:
Final superficial:	HASL
	Máscara negra de la soldadura
	ningún sillkscreen
	E-TEST
	El moler
Lugar del origen:	China
Marca:	CHITUN
Certificación:	UL, ROHS, ISO
Estándar:	Estándar de IPC

Opciones técnicas para las placas de circuito de la base del metal

1 capa		Notas
Material	Base de aluminio, cubierta FR4
Tamaño máximo	500m m x 500m m
Grueso de aluminio	1.5m m, 2.0m m
Cobre inicial	los 35µm (para 1.5m m), el 140µm (para 2.0m m)
Superficie	HAL sin plomo, oro de la inmersión, lata de la inmersión
RoHS obediente	sí
2 capas plateadas a través
Material	Base de aluminio, cubierta FR4
Tamaño máximo	600m m x 600m m
Grueso de aluminio	1.2m m, 1.5m m, 1.6m m
	0.8m m, 1.0m m, 2.0m m
Cobre de la base	el 18µm, los 35µm, los 70µm, el 105µm, el 140µm
Superficie	HAL sin plomo, oro de la inmersión, lata de la inmersión
RoHS obediente	sí
Parámetros de diseño
Anchura mínima del conductor	los 200µm
Espaciamiento mínimo del conductor	los 200µm
Anillo anular mínimo	el 150µm
Min. vía (pth)	0.3m m

Uso:

1. Audio y equipo de vídeo: Amplificador de la entrada-salida, amplificadores equilibrados, amplificadores audios, preamplificador, amplificador de potencia

2. Equipo electrónico de la comunicación: amplificador de alta frecuencia, amplificador del filtro, circuito del transmisor

3. Equipo de ofimática: impulsión del motor, y así sucesivamente.

4. Automotriz: Regulador electrónico, encendedor, regulador del poder

5. Ordenador: Tablero de CPU, disquetera, dispositivos de la fuente de alimentación

6. Módulos de poder: el convertidor, rectificador, UPS, tiende un puente sobre la retransmisión de estado sólido

7. Lámparas de la iluminación: Ect de las luces LED.
