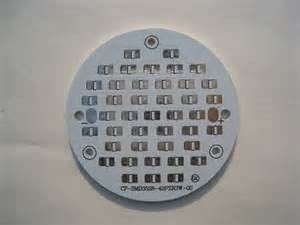

El tablero llevado de múltiples capas/FR4 del PWB/base del cobre llevó el PWB fabricación de 6 capas
Especificaciones
Profesional y perito
Material durable y delicado FR-4
Circuitos adaptables
Hecho en China
tablero llevado del PWB
Nuestra compañía ha sido fabricante llevado profesional del tablero del PWB para los manyyears. Los gracias a la confianza de los clientes, hemos crecido mucho. De una empresa pequeña, hacemos una compañía con las fábricas de propio y al mismo tiempo, cooperamos con mucho otro los proveedores materiales llevados del tablero del PWB, por lo tanto, ninguna materia nuestra productividad del día o nuestra calidad, hemos aumentado a la primera clase en nuestro campo. Estamos en el borde delantero de la tendencia de tecnología. No ahorramos siempre ningún esfuerzo para proporcionar los mejores productos a nuestros clientes. Toda lo que necesitamos es una ocasión.
¿Por qué los clientes nos eligen?
nuestras ventajas: 1. somos fabricante profesional.
2. somos confiables, expertos y peritos.
3. aceptamos órdenes adaptables.
4. contestación rápida para su investigación.
5. somos innovadores y podemos hacer las cosas que otros se atreven no.
6. nuestros ingenieros son expertos y experimentados.
Specificatioin: tablero llevado del PWB
|
NO
|
ARTÍCULO
|
Capacidades técnicas
|
|
1
|
Capas
|
1-30 capas
|
|
2
|
Tamaño de Max. Board
|
1100×610m m
|
|
3
|
Grueso mínimo del tablero
|
2-layer 0.15m m
|
|
4-layer 0.38m m
|
|
6-layer 0.55m m
|
|
8-layer 0.80m m
|
|
10-layer 1.0m m
|
|
4
|
Línea anchura mínima/espacio
|
0.075m m (3mil)
|
|
5
|
Grueso de Max. Copper
|
6OZ
|
|
6
|
Min. Echada de S/M
|
0.075m m (3mil)
|
|
7
|
Tamaño mínimo del agujero
|
0.1m m (4mil)
|
|
8
|
Tolerancia del diámetro del agujero (PTH)
|
±0.05mm (2mil)
|
|
9
|
Tolerancia del diámetro del agujero (NPTH)
|
+0/-0.05mm (2mil)
|
|
10
|
Desviación de la posición del agujero
|
±0.05mm (2mil)
|
|
11
|
Tolerancia del esquema
|
±0.10mm (4mil)
|
|
12
|
Torsión y doblado
|
0,75%
|
|
13
|
Resistencia de aislamiento
|
>1012 Ω normales
|
|
14
|
Fuerza eléctrica
|
>1.3kv/m m
|
|
15
|
Abrasión de S/M
|
>6H
|
|
16
|
Tensión termal
|
288°C 20Sec
|
|
17
|
Pruebe el voltaje
|
50-300V
|
|
18
|
Ciego mínimo/enterrado vía
|
0.15m m (6mil)
|
|
19
|
Superficie acabada
|
HAL, ENIG, ImAg, Imsn OSP, plateando el AG, plateando el oro
|
|
20
|
Materiales
|
FR4, HTG, Teflon, Rogers, cerámica, aluminio, base de cobre
|
Uso:
El tablero (PCB) de los circuitos impresos ha sido ampliamente utilizado en casi todas las industrias de la alta tecnología, tales como elecronics, equipos médicos, sistemas etc. del LED, de los communicaitons, de la seguridad, del auto y del vedio.
Nuestro coopere con muchos otros clientes extranjeros, nuestra exportación de los productos al globo, como los países de América, de Canadá, de Europa, el Este de Asia, la India, África, el etc.
Montaje del PWB:
También proporcionamos tecnología del montaje del PWB, tal como 1 a 30 capas, línea obediente, UL-mencionada, fina de ROHS minuto de 0,07 milímetros, minuto de Microvia 0.2m m, los vias ciegos y los vias enterrados, superficie como la lata química, plata, oro, HASL sin plomo, para el voltaje vivo: cobre de 3 onzas. Material especial: Albased, Rogers, FR4, FR4 HTG, CEM-1, SMD-plantillas, A.O.I (inspección óptica automática), radiografía (control interno) del desalineamiento de la capa, control de la impedancia con testprotocol.
