Introducción
Doble a la placa de circuito echada a un lado que los medios tienen un cobre de doble cara, y los agujeros metalizados, que es cobre de doble cara, y el cobre son agujeros dentro
Ambos lados tienen tablero de cableado doble, pero utilizar el alambre en ambos lados. Ambos lados deben estar en el cuarto con las conexiones eléctricas apropiadas. El “puente” entre este circuito llamó vias. Dirija el agujero en el PWB, metal llenado o cubierto con los agujeros, que se pueden conectar con los conductores en ambos lados. Porque el área del dual-panel dos veces tan grande que el solo panel, el panel doble para solucionar el cableado del solo-panel escalonado debido a la dificultad (puede ser dado vuelta al otro lado del agujero), él es más conveniente para el uso en más complejo que el circuito del solo-panel.
Ventajas
Comparado con de placa única: conexión conveniente, cableado simple, necesitando mucho trabajo más pequeño, una línea longitud más corta.
Pasos dobles del diseño de la placa de circuito
1. Prepare los diagramas esquemáticos del circuito
2. Cree un nuevo fichero y una biblioteca componente cargada del paquete del PWB
3, junta de planificación
4, en la tabla de red y los componentes
5, componentes de la disposición automática
6, ajuste de la disposición
7, el análisis de la densidad de la red
8, atando con alambre las reglas fijadas
9, encaminamiento automática
10, ajustan manualmente el cableado
Datos del producto:
Pago y Envío Términos:
|
Alta luz: | PWB de HDI 2Layers,el doble echó a un lado placa de circuito impresa,Tablero del PWB de HDI para el móvil |
---|

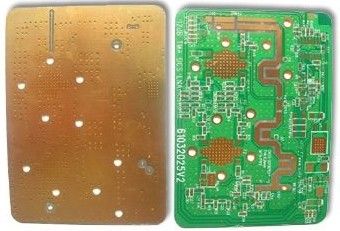

PWB de doble cara de alta frecuencia con dos capas HDI de relleno de cobre para el móvil, hechas de Arlon:
Material: Arlon
Capa del tablero: 2
Micrófono vía: el 100Ωm
Grueso del tablero: 1.6m m
Técnica superficial: ENIG y OSP
Tamaño mínimo del agujero: 0.5m m
Uso: tablero electrónico del dispositivo
Oro de la inmersión y tinta de impresión blanca
Máscara de la soldadura: LPI (película mojada)
Otro imprime: la impresión del carbono, máscara peelable de la soldadura/soldadura maskplugged el agujero
Uso: Conveniente para el móvil
Materias primas: el FR4 de alta temperatura, el aluminio basado, el polyimide, los royers, la Arlon y el otro Teflon
Capas: 1 a 26 capas del PWB estándar, ciego vía y enterrado vía tablero
Espacio mínimo de la pista: 4 y 3 parciales de la milipulgada permitidos
Grueso máximo del tablero: 6m m
Acaba: HAL, HAL sin plomo, OSP orgánico, difícilmente y lata, plata de la inmersión, lata de la inmersión y electro dorados suaves menos oro de la inmersión del níquel
Shenzhen Meidearare con el desarrollo de muchos años que confiamos siempre para ofrecer servicio todo en uno excelente a nuestros clientes respetados,
damos la bienvenida al yourPCB, a PWB del aluminio, a FPC, al tablero largo RFQ, ninguna materia del PWB y de CEM-3, rígido y de la flexión del PWB la cantidad pequeña o grande.
Si usted en primer lugar considera para elegir ourShenzhen Meidearto sea su socio, el equipo profesional de la entrega del、 del buen control de calidad del、 del、 rápido del precio competitivo y el servicewe personalizado del VIP ofrecido probará su opción sabia.
Para más información, pls no dude en para entrarnos en contacto con. Usted puede también tener acceso a nuestro Web site: www.me-pcb.com
O usted puede enviar su tomkt de la investigación en me-pcb.com
