Inicio MuestrasPCB de doble cara

El doble echó a un lado las placas de circuito impresas flexibles del PWB con el refuerzo del chapado en oro pi

Certificaciones del PWB
De buena calidad tablero del PWB flexible
De buena calidad tablero del PWB flexible
Comentarios de cliente
¡La calidad del tablero es muy buena! Hemos sido el cliente de WonDa por más de 4 años. Su buenos servicio y calidad es demasiado buenos.

—— Jay

La cooperación es muy satisfactoria y la compañía de los últimos años, estamos muy dispuestos a continuar la cooperación a largo plazo.

—— Rob

¡La calidad del tablero es muy buena! Me sorprenden con el bajo costo y la entrega rápida. Está totalmente fuera de mi expectativa. Me volveré definitivamente.

—— Victoria, Australia

Estoy en línea para chatear ahora

PCB de doble cara

  • Alta precisión PCB de doble cara proveedores
  • Alta precisión PCB de doble cara proveedores





Introducción


Doble a la placa de circuito echada a un lado que los medios tienen un cobre de doble cara, y los agujeros metalizados, que es cobre de doble cara, y el cobre son agujeros dentro

Ambos lados tienen tablero de cableado doble, pero utilizar el alambre en ambos lados. Ambos lados deben estar en el cuarto con las conexiones eléctricas apropiadas. El “puente” entre este circuito llamó vias. Dirija el agujero en el PWB, metal llenado o cubierto con los agujeros, que se pueden conectar con los conductores en ambos lados. Porque el área del dual-panel dos veces tan grande que el solo panel, el panel doble para solucionar el cableado del solo-panel escalonado debido a la dificultad (puede ser dado vuelta al otro lado del agujero), él es más conveniente para el uso en más complejo que el circuito del solo-panel.





Ventajas


Comparado con de placa única: conexión conveniente, cableado simple, necesitando mucho trabajo más pequeño, una línea longitud más corta.





Pasos dobles del diseño de la placa de circuito



     1. Prepare los diagramas esquemáticos del circuito

     2. Cree un nuevo fichero y una biblioteca componente cargada del paquete del PWB

     3, junta de planificación

     4, en la tabla de red y los componentes

     5, componentes de la disposición automática

     6, ajuste de la disposición

     7, el análisis de la densidad de la red

     8, atando con alambre las reglas fijadas

     9, encaminamiento automática

     10, ajustan manualmente el cableado

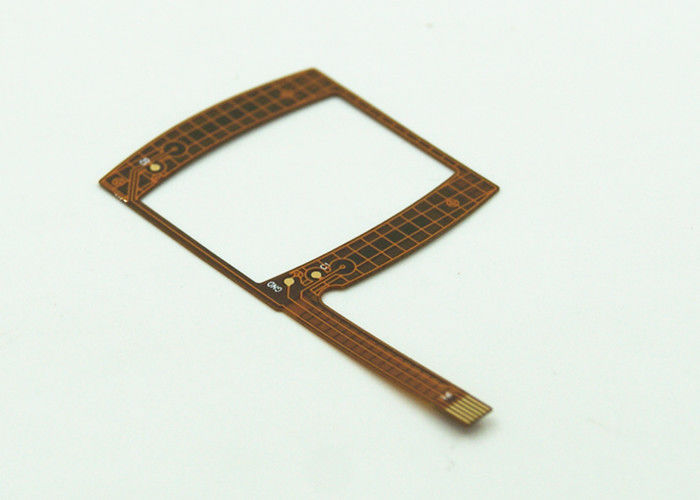

El doble echó a un lado las placas de circuito impresas flexibles del PWB con el refuerzo del chapado en oro pi

Double Sided PCB Flexible Printed Circuit Boards with Gold Plating PI Reinforcement
Double Sided PCB Flexible Printed Circuit Boards with Gold Plating PI Reinforcement

Ampliación de imagen :  El doble echó a un lado las placas de circuito impresas flexibles del PWB con el refuerzo del chapado en oro pi

Datos del producto:

Lugar de origen: China
Nombre de la marca: LT
Certificación: ISO 9001:2008, UL

Pago y Envío Términos:

Cantidad de orden mínima: no MOQ
Precio: USD
Condiciones de pago: T / T, Western Union, PayPal
Descripción detallada del producto
Material: polymide Galjanoplastia superficial: ENIG
capa: 2 capas Espesor: 0.15m m
Grueso de cobre: 1oz refuerzo: polymide
Resaltar:

tablero del PWB flexible

,

aduana del PWB

El doble echó a un lado las placas de circuito impresas flexibles del PWB con el refuerzo del chapado en oro pi

Artículo

Descripción Común Especial
1 NO De la capa 1--6
2 TAMAÑO ACABADO DEL TABLERO (MAX) 250*500m m AUTORIZACIÓN
3 TAMAÑO ACABADO DEL TABLERO (MINUTO) 10*15m m AUTORIZACIÓN
4 GRUESO DEL TABLERO (MAX) 0,016" (0.4m m) AUTORIZACIÓN
5 GRUESO DEL TABLERO (MINUTO) 0,00328" (0,085) AUTORIZACIÓN
6 GRUESO ACABADO FOLERANCE 0.085mm≦Board Thickness<0.4mm del TABLERO ±2mil (±0.05mm) AUTORIZACIÓN
7 DIÁMETRO DE AGUJERO DE TALADRO (MAX) 0,236" (6.0m m) AUTORIZACIÓN
8 DIÁMETRO DE AGUJERO DE TALADRO (MINUTO) 0,010" (0.25m m) AUTORIZACIÓN
9 Para el taladro de la máquina ACABADO VÍA el DIÁMETRO (MINUTO) 0,008" (0.2m m) AUTORIZACIÓN
10 GRUESO EXTERNO DEL COBRE DE LA BASE DE LA CAPA (MINUTO) 1/2OZ (0.01778m m) AUTORIZACIÓN
11 GRUESO EXTERNO DEL COBRE DE LA BASE DE LA CAPA (MAX) 1OZ (0.0355m m) AUTORIZACIÓN
12 GRUESO DIELÉCTRICO DE LA CAPA INTERNA (MINUTO) 0,0127m m (1/2mil) AUTORIZACIÓN
13 GRUESO DIELÉCTRICO DE LA CAPA INTERNA (MAX) 0.0254m m (1mil) AUTORIZACIÓN
14 BASE.MATERIAL PI (260℃ TG) AUTORIZACIÓN
15 TOLERANCIA DEL DIÁMETRO DE AGUJERO (PTH) ±2mil (±0.05mm) ±1.5mil
16 TOLERANCIA DEL DIÁMETRO DE AGUJERO (NPTH) ±1mil (±0.025mm) ±1.5mil
17 TOLERANCIA DE LA POSICIÓN DEL AGUJERO (COMPARADA CON DATOS DEL CAD) ±3mil (±0.076mm) AUTORIZACIÓN
18 GRUESO DEL COBRE DEL AGUJERO DE PTH ≧0.5mil (≧0.0125mm) AUTORIZACIÓN
19 LÍNEA WIDTH/SPACING (MINUTO) DEL DISEÑO DEL VAREC 2.5mil/2.5mil (0.0635mm/0.06 35m m) lado de múltiples capas del doble 4mil/4mil (0.1016mm/0.1016m m), 0.5OZ de una sola capa AUTORIZACIÓN
20 TOLERANCIA DESPUÉS DE GRABAR AL AGUA FUERTE el ≦±20% (campo común) el ±10% para la impedancia
21 IMAGEN A LA TOLERANCIA DE LA IMAGEN (MINUTO) ±5mil (±0.127mm) ±4mil ±3mil (0.076m m)
22 IMAGEN PARA AFILAR LA TOLERANCIA (MINUTO) ±4mil (±0.1mm) AUTORIZACIÓN
23 MÁSCARA REGISTARTION (MINUTO) DE LA LEYENDA ±6mil (±0.15mm) AUTORIZACIÓN
24 SOLDERMASK REGISTARTION (MINUTO) ±6mil (±0.15mm) AUTORIZACIÓN
25 GRUESO DE SOLDERMASK (MINUTO) 10UM AUTORIZACIÓN
26 CVL REFISTRATION (MINUTO) 8mil (4mil) AUTORIZACIÓN
27 Presión de CVLL y cantidad del pegamento (MINUTO) 5.6mil (2.4mil) AUTORIZACIÓN
28 GRUESO DE LA VENTAJA DE LA LATA DE LA SOLDADURA EN EL FINGER O EL COJÍN. (MAX) (MINUTO) Y GRUESO DE TOLEARANCE (1.0mil) (0.1mil) ±0.30mil ±0.15mil
29 GRUESO DEL NÍQUEL DEL FINGER DEL ORO (MAX) 200u " ±100u” AUTORIZACIÓN
30 GRUESO DE LA SOLDADURA EN LOS COJINES (HAL) (MINUTO) 0.1mil AUTORIZACIÓN
31 GRUESO DEL NÍQUEL PARA EL NÍQUEL NO ELECTROLÍTICO Y EL ORO DE INMERSION (MEASLRED EN EL PUNTO) DE MINTMUM (MAX) 200u " ±50u” /1-4u” AUTORIZACIÓN
32 GRUESO DE LA SOLDADURA EN LOS COJINES (HAL) (MAX) 1.2mil AUTORIZACIÓN
33 SOLDERTHICKNESS EN LOS COJINES (HAL) (MINUTO) 0.1mil AUTORIZACIÓN
34 TOLERANCIA DEL DIÁMETRO DEL AGUJERO DE PERFORACIÓN (MIN-MAX) 0.5-6.0mm±0.05m m AUTORIZACIÓN
35 EL LA TOLERANCIA DEL PEGAMENTO DE PASTEING Y MÁS TIESO ±0.20mm ±0.10mil
36 La PERFORACIÓN MUERE TOLERANCIA de la DIMENSIÓN (BORDE A AFILAR) (STEELDIE) de acero muera ±4mil (±0.1mm) ±2mil
37 La PERFORACIÓN MUERE TOLERANCIA de la DIMENSIÓN (AGUJERO A AFILAR) (STEELDIE) de acero muera ±4mil (±0.1mm) ±2mil
38 La PERFORACIÓN MUERE TOLERANCIA de la DIMENSIÓN (AGUJERO A AFILAR) el corte (STEELDIE) muere ±8mil (±0.2mm)

±6mil

El doble echó a un lado el circuito flexible (FPC) consiste en el material revestido de cobre de doble cara con las películas de la cubierta superior e inferior (pi o aceite del verde/del amarillo, tinta del carbono, etc). Dos

las capas conductoras con una capa de aislamiento en medio, más conver acodan en capa externa. Las películas de la cubierta pre-se encaminan al cobre del acceso de ambos lados usando plateado a través

agujeros (PTH).

El doble echó a un lado las placas de circuito impresas flexibles del PWB con el refuerzo del chapado en oro pi

El doble echó a un lado las placas de circuito impresas flexibles del PWB con el refuerzo del chapado en oro pi
