PCB de doble cara

Introducción

Doble a la placa de circuito echada a un lado que los medios tienen un cobre de doble cara, y los agujeros metalizados, que es cobre de doble cara, y el cobre son agujeros dentro

Ambos lados tienen tablero de cableado doble, pero utilizar el alambre en ambos lados. Ambos lados deben estar en el cuarto con las conexiones eléctricas apropiadas. El “puente” entre este circuito llamó vias. Dirija el agujero en el PWB, metal llenado o cubierto con los agujeros, que se pueden conectar con los conductores en ambos lados. Porque el área del dual-panel dos veces tan grande que el solo panel, el panel doble para solucionar el cableado del solo-panel escalonado debido a la dificultad (puede ser dado vuelta al otro lado del agujero), él es más conveniente para el uso en más complejo que el circuito del solo-panel.

Ventajas

Comparado con de placa única: conexión conveniente, cableado simple, necesitando mucho trabajo más pequeño, una línea longitud más corta.

Pasos dobles del diseño de la placa de circuito

1. Prepare los diagramas esquemáticos del circuito

2. Cree un nuevo fichero y una biblioteca componente cargada del paquete del PWB

3, junta de planificación

4, en la tabla de red y los componentes

5, componentes de la disposición automática

6, ajuste de la disposición

7, el análisis de la densidad de la red

8, atando con alambre las reglas fijadas

9, encaminamiento automática

10, ajustan manualmente el cableado

Lado bajo de aluminio rígido del PWB del tablero del panel del poder más elevado LED solo/PWB echado a un lado doble

Rigid High Power LED Panel Board Aluminum PCB Base Single side / Double Sided PCB

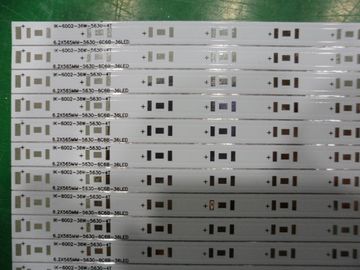

Ampliación de imagen : Lado bajo de aluminio rígido del PWB del tablero del panel del poder más elevado LED solo/PWB echado a un lado doble

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	JHD PCB
Certificación:	UL,RoHs,SGS,ISO9001-2008
Número de modelo:	JHD-PP-6383

Pago y Envío Términos:

Cantidad de orden mínima:	5000e
Precio:	US$0.1-US$4.99
Detalles de empaquetado:	Vacío en cartón
Tiempo de entrega:	7-10 días
Condiciones de pago:	T / T, Western Union
Capacidad de la fuente:	30000 metros cuadrados por mes

Contacto

Descripción detallada del producto

Resaltar:

el PWB llevó al tablero

PWB de una sola capa

Lado bajo de aluminio rígido del PWB del tablero del panel del poder más elevado LED solo/PWB echado a un lado doble

Fabricación profesional del PWB

Fuentes de luz del LED: poder más elevado 2835/3014/3528/5050/5630/5730/1W
CCT: 2800-3000K, 4500-5000K, 6000-6500K
CRI: >75Ra, >80Ra
Flujo luminoso hecho salir: es depende de modificado para requisitos particulares
Luz del LED: Tubo del LED, bulbo del LED, luz de techo del LED, downlight del LED, luz del panel del LED y etc.

¡Todos los parámetros pueden ser modificados para requisitos particulares!

Capacidad de la fábrica

Artículo	Capacidad de la fabricación
Tratamiento superficial	OSP Plata sin plomo de la galjanoplastia de la lata HAL de la inmersión de la plata de la inmersión del oro de la inmersión
Tipo de la capa del PWB	Solo lado, lado doble
Tamaño de Max. Working el Panel	1500mm*600m m
Tamaño Min. Working el Panel	4mm*4m m
Grueso del substrato del AL	0.4mm-0.5m m
Anchura Min. Conductor	0.15m m
Espaciamiento Min. Conductor	0.15m m
Tamaño mínimo del agujero de perforación	0.2m m
Tolerancia del grueso de la placa	±0.1mm
Tolerancia acabada del panel	±0.1mm
Alineación de V-CUT	±0.1mm
Tolerancia del diámetro del agujero	±0.05mm
Tolerancia de la posición del agujero	±0.076mm
Grueso de cobre acabado	35um-105um (1oz-6oz)
Aguafuerte bajo corte	>/=2.0
Uniformidad de la galjanoplastia de PTH&Panel	>el 90%
Eing/grueso del oro del flash	1-5u' ‘
Grueso de la máscara de la soldadura	15um-35um
Puente Min. Solder Mask	0.076m m (3mil)
Pantalla de seda	Blanco/negro (dependa de sus requisitos)
Conductividad termal	1.0~20W/MK
Voltaje de Withstand	CA 2000V, DC 1500~4000

Información de compañía

La tecnología del PWB de Shenzhen JianHongda limitada, fue fundada en junio de 2009, como proveedor profesional del montaje del PWB, tenemos equipos excelentes que se centren en el desarrollo de productos y diseño, control de calidad y inspección y gestión de la compañía. Para suministrar los mejores productos y servicios, hemos construido un sistema de gestión de la calidad del modren.

Organigrama del tablero de múltiples capas de la doble-cara

Lado bajo de aluminio rígido del PWB del tablero del panel del poder más elevado LED solo/PWB echado a un lado doble

Asamblea profesional del PWB:
Tecnología que suelda profesional del Superficie-montaje y del Por-agujero.
Los diversos tamaños les gusta la tecnología de SMT de 1206,0805,0603 componentes.
Las TIC (en prueba del circuito), tecnología de FCT (prueba funcional del circuito).
Asamblea del PWB con UL, CE, FCC, aprobación de Rohs.
Tecnología el soldar de flujo del gas del nitrógeno para SMT.
Planta de fabricación de SMT&Solder de la mayor nivel.
Capacidad interconectada alta densidad de la tecnología de colocación del tablero.
Monte el PWB para usted, PLZ hacen clic aquí

Nuestro requisito de calidad:
Ahora estamos ejecutando el sistema de calidad internacional incluimos: UL (E465880), TS16949, ISO14001, ISO9001

Blanco de la calidad:
entrega puntual: el ≥98%;
aceptación del tablero de la capa doble: el ≥97%
aceptación del tablero de la cuatro-capa: el ≥95%
aceptación del tablero de la seis-capa: el ≥92%
aceptación del tablero de la ocho-capa: el ≥88%
aceptación del tablero de la diez-capa: el ≥85%
satisfacción del cliente: el ≥98%
tarifa de la denuncia/tarifa rechazada: ≤ el 1%
Nuestra política ambiental:
Confiamos a:
Cumpla con regulaciones ambientales
Prevenga cualquier accidente ambiental
Prevenga la contaminación y reduzca el despilfarro
Minimice el consumo de recursos
Educación nuestro empleado en la conciencia de la protección del medio ambiente
Ponga el sistema de gestión ambiental y fortalezca la política ambiental
Conformidad de RoHS y sin plomo

Plazo de ejecución

Muestras: 5-7 días
Producción en masa: 7-15 días (dependa de la cantidad)

Condiciones de pago

T/T, Western Union

Embalaje y envío

Envasado al vacío en cartón
Lado bajo de aluminio rígido del PWB del tablero del panel del poder más elevado LED solo/PWB echado a un lado doble

PWB de JHD en la iluminación profesional justa

¿Por qué nosotros?

Calidad
Nuestros estándares de la UL (E465880) /Rohs aseguran a las asambleas de la calidad de principio a fin. Si es un producto de encargo simple o una campaña de producción de llavero compleja, el PWB de JHD se adherirá a los estándares más de alta calidad.
Capaz
El PWB de JHD ofrece el más último de capacidades y de calificaciones de la asamblea asegurando que la calidad está incorporada a cada producto que producimos.

Experiencia
Cuando se trata de su estructura usted quiere a un socio que usted puede depender encendido. Nuestro equipo directivo tiene durante 8 años de conocimiento combinado de la industria. Nuestro equipo de la ingeniería tiene durante 5 años de experiencia.

Protección de sus intereses
¡La protección de su propiedad intelectual es el trabajo uno! Nuestro personal de profesionales entrenados es todo el trabajo bajo contrato estricto de la confidencialidad y trata su documentación importante como sus los propio.

Flexibilidad
El PWB de JHD se enorgullece en nuestra capacidad a los programas de encargo del sastre alrededor de las necesidades de nuestros clientes. El PWB de JHD toma tiempo para escuchar sus necesidades únicas del negocio y después para establecerse para superarlas.

FAQ

Q: ¿Qué ficheros usted utiliza en la fabricación del PWB?
A: Gerber o Eagle, anuncio de BOM, PNP y posición de los componentes

Q: ¿Es posible usted podría ofrecer la muestra?
A: Sí, podemos aduana que usted muestrea para probar antes de la producción en masa

Q: ¿Cuándo conseguiré la cita después de Gerber enviado, de BOM y de método de prueba?
A: En el plazo de 6 horas para la cita del PWB y alrededor 24 horas para la cita del PWB.

Q: ¿Cómo puedo conocer el proceso de mi producción del PWB?
A: 5-7days para la producción y los componentes del PWB que compran, y 7 días para el montaje y la prueba del PWB

Q: ¿Cómo puedo asegurarme de la calidad de mi PWB?
A: Nos aseguramos de que cada pedazo de productos del PWB trabaje mucho antes el envío. Probaremos todos según su método de prueba. También si hay algunos artículos del defecto durante el envío, también podemos estar gratuitos reparar para usted.

Extremidades de la compra

a. Si usted quiere comprar nuestro PWB, usted debe proporcionar los ficheros formales de un Gerber o fichero o algo similar de *.pcb.
b. Si usted quiere comprar por gran cantidad, pida por favor Mr.Hank.
c. Si usted quiere comprar el PCBA, usted debe proporcionar los ficheros de Gerber, el fichero de *.pcb, la lista etc. de BOM.
d. Si usted quiere reproducir un cierto tablero exsited del PWB para usted, primero proporcionar por favor mismo imágenes claras, después si le satisfacen con nuestra cita de la estimación, después para enviarnos el auténtico, así que nos puede reproducirlo para usted.
e. Si ninguno del antedicho puede ayudarle, éntrenos en contacto con por favor directamente por Skype, QQ o el correo electrónico. Estamos muy alegres contestar a las preguntas que usted hace, su satisfacción somos nuestro destino final.

¡El PWB de JHD quisiera ser su socio confiable en futuro próximo!
