PCB de doble cara

Introducción

Doble a la placa de circuito echada a un lado que los medios tienen un cobre de doble cara, y los agujeros metalizados, que es cobre de doble cara, y el cobre son agujeros dentro

Ambos lados tienen tablero de cableado doble, pero utilizar el alambre en ambos lados. Ambos lados deben estar en el cuarto con las conexiones eléctricas apropiadas. El “puente” entre este circuito llamó vias. Dirija el agujero en el PWB, metal llenado o cubierto con los agujeros, que se pueden conectar con los conductores en ambos lados. Porque el área del dual-panel dos veces tan grande que el solo panel, el panel doble para solucionar el cableado del solo-panel escalonado debido a la dificultad (puede ser dado vuelta al otro lado del agujero), él es más conveniente para el uso en más complejo que el circuito del solo-panel.

Ventajas

Comparado con de placa única: conexión conveniente, cableado simple, necesitando mucho trabajo más pequeño, una línea longitud más corta.

Pasos dobles del diseño de la placa de circuito

1. Prepare los diagramas esquemáticos del circuito

2. Cree un nuevo fichero y una biblioteca componente cargada del paquete del PWB

3, junta de planificación

4, en la tabla de red y los componentes

5, componentes de la disposición automática

6, ajuste de la disposición

7, el análisis de la densidad de la red

8, atando con alambre las reglas fijadas

9, encaminamiento automática

10, ajustan manualmente el cableado

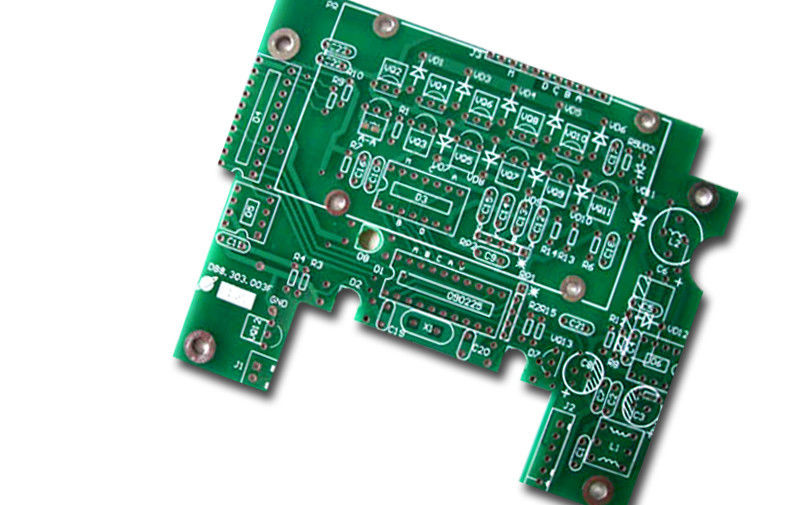

Doble la fabricación echada a un lado del PWB, material del PWB FR4 con oro de la inmersión/el acabamiento de ENIG

Double Sided PCB Fabrication , FR4 PCB Material with Immersion Gold / ENIG finishing

Ampliación de imagen : Doble la fabricación echada a un lado del PWB, material del PWB FR4 con oro de la inmersión/el acabamiento de ENIG

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	EastPCB
Certificación:	UL,RoHS,ISO9001,ISO14001,TS16949

Pago y Envío Términos:

Cantidad de orden mínima:	1 PC
Precio:	By size, technology and quantity
Detalles de empaquetado:	Paquete sellado vacío
Tiempo de entrega:	3-6 días
Condiciones de pago:	Paypal/tarjeta de Western Union/de crédito/banco
Manera del envío:	Por el aire, DHL/Fedex/UPS/TNT

Contacto

Descripción detallada del producto

Alta luz:

prototipos rápidos del PWB de la vuelta

el doble echó a un lado placa de circuito impresa

Doble la fabricación echada a un lado del PWB, material del PWB FR4 con el acabamiento de ENIG del oro de la inmersión

> Marca: PWB del este

> Material: FR4

> Cuenta de la capa: 4 capas

> Grueso del tablero: 1,6 milímetros

> Grueso de cobre: 1OZ

> Final superficial: HASL

> Máscara de la soldadura: Verde (top&bot)

> Serigrafía: Pantalla blanca (top&bot)

> Taladro/cojín mínimos: 0.3mm/0.5m m

> Otro:

> Certificación: UL, RoHS, ISO9001,

ISO14001, TS16949

Requisitos y servicios incluyendo:

•Diseño, técnico y servicios de asesoramiento

•Solo y doble echado a un lado (NPTH y PTH)

•Multlayers

•Soldadura caliente de la lata/de la ventaja

•Ventaja - libere - RoHS

•Inmersión del oro o de la plata

•Fingeres del oro

•Cobre, lata o plata electrochapada

•Plantillas de SMT

•Máscara de Peelable

•Fuente de la lamina del panel del PWB

•Lamina sensible a la luz de la película

•Prueba eléctrica

•V anotando

•Servicio del prototipo del presupuesto

•Externalización internacional

•UL Certication

•Certificación de la conformidad del QA

•Certificación de la medida del grueso de la galjanoplastia del especialista

Uso principal:

> Industria de seguridad:

sistema inteligente del edificio, intercomunicador video, DVR, cámara de red, etc.

> Dispositivo de comunicación:

Dispositivo de CDMA, centralita telefónica, red del acceso y la instalación de transmisión de banda ancha, etc.

> Equipo eléctrico:

equipo de supervisión del poder, poder que envía el equipo, fuente de alimentación de alta frecuencia de la transferencia, etc.

> Equipo de red:

Servidor de red, router, VDSL, etc

> Material informático:

Ordenador de control, placa madre del ordenador, etc industriales

> Instrumento médico:

Instrumento de resonancia magnética nuclear (MRI), CT, color Doppler, monitores, etc.

> Tecnología punta:

espacio aéreo, misil, radar y otros productos militares

> Productos electrónicos de consumo:

Cámara digital, MP3, coche electrónico

Capacidad del PWB

NO	ARTÍCULO	Capacidades técnicas
1	Capas	1-28 capas
2	Materiales	FR4, Hola-TG, Rogers, FPC, aluminio
3	Grueso del tablero	0.2-5.0m m
4	Grueso de cobre acabado	EL 1/2 ONZA, 1-5 ONZA
5	Línea anchura mínima/espacio	0.1m m (4mil)
6	Min. Echada de S/M	0.1m m (4mil)
7	Tamaño mínimo del agujero	0.2m m (8mil)
8	Color de la máscara de la soldadura	verde, azul, negro, blanco, amarillo, púrpura, etc
9	Color de la serigrafía	blanco, negro, amarillo
10	Superficie acabada	HAL (sin plomo), oro de la inmersión, OSP
11	La otra tecnología	Finger del oro, máscara peelable, No-a través de vias ciegos/enterrados, del control de la impedancia característica, del etc.
12	Prueba de confiabilidad	prueba de la punta de prueba que vuela/prueba del accesorio, prueba de la impedancia, prueba del solderability, prueba de resistencia del agujero, etc.
