PCB de doble cara

Introducción

Doble a la placa de circuito echada a un lado que los medios tienen un cobre de doble cara, y los agujeros metalizados, que es cobre de doble cara, y el cobre son agujeros dentro

Ambos lados tienen tablero de cableado doble, pero utilizar el alambre en ambos lados. Ambos lados deben estar en el cuarto con las conexiones eléctricas apropiadas. El “puente” entre este circuito llamó vias. Dirija el agujero en el PWB, metal llenado o cubierto con los agujeros, que se pueden conectar con los conductores en ambos lados. Porque el área del dual-panel dos veces tan grande que el solo panel, el panel doble para solucionar el cableado del solo-panel escalonado debido a la dificultad (puede ser dado vuelta al otro lado del agujero), él es más conveniente para el uso en más complejo que el circuito del solo-panel.

Ventajas

Comparado con de placa única: conexión conveniente, cableado simple, necesitando mucho trabajo más pequeño, una línea longitud más corta.

Pasos dobles del diseño de la placa de circuito

1. Prepare los diagramas esquemáticos del circuito

2. Cree un nuevo fichero y una biblioteca componente cargada del paquete del PWB

3, junta de planificación

4, en la tabla de red y los componentes

5, componentes de la disposición automática

6, ajuste de la disposición

7, el análisis de la densidad de la red

8, atando con alambre las reglas fijadas

9, encaminamiento automática

10, ajustan manualmente el cableado

La línea doble del oro los 0.25MM Min. de la inmersión de la alta precisión O.S.P echó a un lado PWB FR-4 con el tablero de los Cb de la impresión del 1.6MM

Name: La línea doble del oro los 0.25MM Min. de la inmersión de la alta precisión O.S.P echó a un lado PWB FR-4 con el tablero de los Cb de la impresión del 1.6MM
Brand: WonDa
SKU: 328100
Price: 1 USD
Availability: InStock
Rating: 4.8 (190 reviews)

High precision O.S.P immersion gold 0.25MM Min. Line Double Sided FR-4 PCB with 1.6MM print cb Board

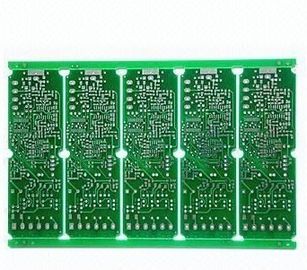

Ampliación de imagen : La línea doble del oro los 0.25MM Min. de la inmersión de la alta precisión O.S.P echó a un lado PWB FR-4 con el tablero de los Cb de la impresión del 1.6MM

Datos del producto:

Lugar de origen:	shen zhen, China
Nombre de la marca:	WonDa
Certificación:	UL,SGS,ROHS,ISO
Número de modelo:	328100
Precio franco a bordo:	Pedazo de los E.E.U.U. $ 10-30/
Puerto:	Shanghai
base material:	FR-4, FR-1, CEM-1, CEM-3
Grueso de cobre:	1oz
Grueso del tablero:	1.6m m
Min. Tamaño del agujero:	0,4 mm
Min. Línea anchura:	0.25m m
Min. Líneas espaciamiento:	0,2 mm
Acabamiento superficial:	HASL, OSP, oro de la inmersión
color:	Azul, verde, negro, rojo, amarillo

Pago y Envío Términos:

Condiciones de pago:	L/C, T/T, paypal

Contacto

Descripción detallada del producto

Alta luz:

PCB placas de circuito impreso

el doble echó a un lado placa de circuito impresa

La línea doble del oro los 0.25MM Min. de la inmersión de la alta precisión O.S.P echó a un lado PWB FR-4 con el tablero de los Cb de la impresión del 1.6MM

1. Toda clase de PWB
2.High precisión, prueba del 100%
3.HASL, OSP, oro de la inmersión
4.UL, ROHS, ISO9001
5.Good calidad, concesiones del precio

Requisitos materiales:

Tamaño	Tamaño de Max.Finshed	20,9” x24.4” (530m m x 620m m)
Grueso del tablero	Estándar	0,004" to0.16 “el ±10% (el 0.1mmto4.0mm±10%)
	Mínimo.	Solo de doble cara: 0,008" ±0.004” (0.2m m ±0.1mm)
		4-layer: 0,01" ±0.008” (0.4m m ±0.1mm)
		8-layer: 0,01" ±0.008” (0.4m m ±0.1mm)
	Arco y torsión	< 7="">
Peso de cobre	Peso externo del Cu	0.5oz ~ 3.0oz
Peso de cobre	Wight interno del Cu	0.5oz ~ 3.0oz
Materiales laminados	FR-4, FR-1, FR-2, CEM-1, CEM-3

Requisitos de proceso:

Máscara de la soldadura	Color	marrón verde, verde claro, blanco, negro, oscuro, amarillo, rojo, azul
	Liquidación de máscara mínima de la soldadura	0,003" (0.07m m)
	Grueso	0,0005" - 0,0007" (0.012mm-0.017m m)
Serigrafía	Color	Blanco, negro, amarillo, rojo, azul, verde
Serigrafía	Min. Tamaño	0,006" (0.15m m)
Final superficial	HASL, Pb de HASL liberan, oro de la inmersión, plata de la inmersión, lata de la inmersión, O.S.P (Entek), galjanoplastia de S/G, ENEPIG, galjanoplastia de G/F, carbono

Control de calidad:

Prueba eléctrica	Probador de la punta de prueba que vuela	Y
Impedancia controlada	Tolerancia	el ±10%
Impedancia controlada	Probador de la impedancia	Tektronix TDS8200
Encaminamiento	Prueba de los molinos de extremo	± 0,006" (0.15m m)
	Tolerancia del CNC	±0.004” (0.1m m)
	V-corte de la profundidad del V-Corte	FR-4 (1/3+-0.1m m); FR-1, FR-2, CEM-1, CEM-3 (1/2+-0.1m m)
	ángulo V-CUT del V-corte	15°, 18°, 30°
	V-CUT	línea, agujero, forma de V

Certificados

CERT de la UL.	Y
CERT del ISO.	ISO9001: 2008
TS16949	Y
ISO14000	Y

Flujo de proceso de fabricación del PWB

Equipos de proceso

Empaquetamiento al vacío

¡Si le confunden con el PWB, bondadoso éntreme en contacto con para más detalles!

el PWB de China hace, PWB echado a un lado doble del material fr-4
