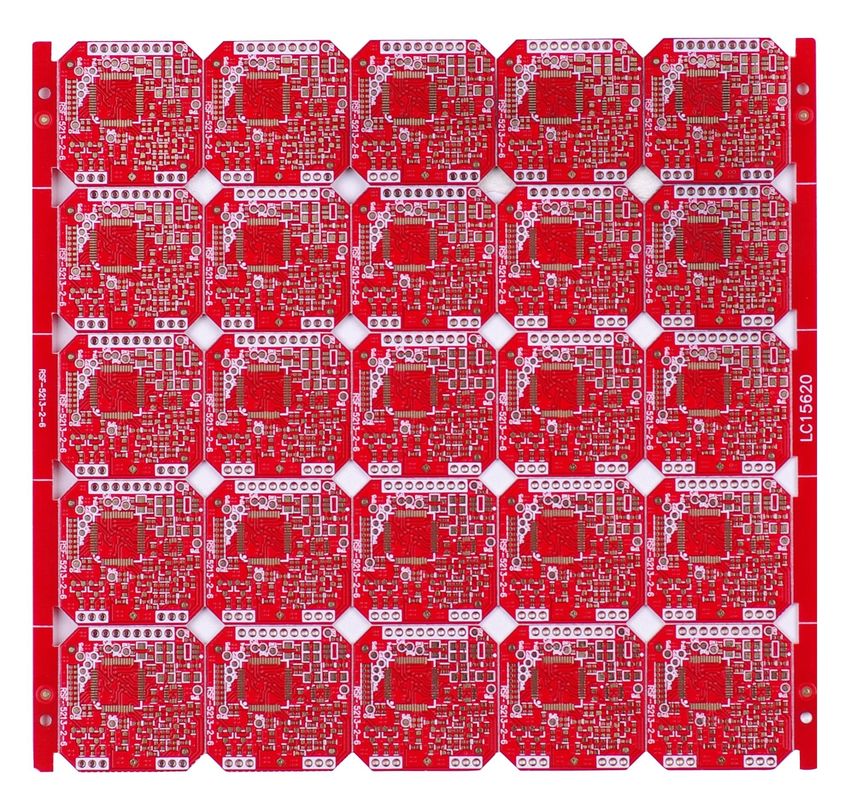

Tablero rojo del PWB del lado del doble de la máscara de la soldadura de la aduana FR-4 4 capas de la fabricación

4 capas del PWB
grueso del final de 1.20m m
cobre del final 1OZ
Final sin plomo de Hasl
Máscara roja de la soldadura
6/6 pista mínima/espaciamiento de la milipulgada
tamaño del agujero de 0.25m m
Esquema del V-Corte
Marca: Fabricación del PWB de China

Capacidad técnica del PWB

1. Ficheros: Gerber, Protel, Powerpcb, Autocad, Orcad, etc

2. Material: FR-4, Hola-Tg FR-4, materiales sin plomo (RoHS obediente), CEM-3, CEM-1,

Aluminio, material de alta frecuencia (Rogers, Teflon, Taconic)

3. No. de la capa: 1 - 28 capas

4. Grueso del tablero: 0,0075" (0.2m m) - 0,125" (3.2m m)

5. Grueso del tablero: Tolerancia: el ±10%

6. Grueso de cobre: 0.5OZ - 4OZ

7. Control de la impedancia: el ±10%

8. Alabeo: 0.075%-1.5%

9. Peelable: 0,012" (0.3m m) - 0,02' (0.5m m)

10. Anchura mínima del rastro (a): 0,005" (0.125m m)

11 Anchura mínima del espacio (b): 0,005" (0.125m m)

12. Anillo anular mínimo: 0,005" (0.125m m)

13. Echada de SMD (a): 0,012" (0.3m m)

. PWB 14 con la máscara verde de la soldadura y la superficie de LF-FREE que acaban la echada de BGA (b): 0,027" (0.675m m)

15. Tolerancia de Regesiter: 0.05m m

16. Presa mínima de la máscara de la soldadura (a): 0,005" (0.125m m)

17. Liquidación de Soldermask (b): 0,005" (0.125m m)

18. Espaciamiento mínimo del cojín de SMT (c): 0,004" (0.1m m)

19. Grueso de la máscara de la soldadura: 0,0007" (0.018m m)

20. Tamaño del agujero: 0,01" (0.25m m)-- 0,257" (6.5m m)

21. Tolerancia del tamaño del agujero: ±0.003” (±0.0762mm)

22. Relación de aspecto: 6:01: 00

23. Registro del agujero: 0,004" (0.1m m)

24. HASL: 2.5um

25. HASL sin plomo: 2.5um

26. Oro de la inmersión: Níquel: Au 3-7um: 1-3u”

27. OSP: 0.2-0.5um

28. Tolerancia del esquema del panel: ±0.004” (±0.1mm)

29. El biselar: 30°45°

30. V-corte: 15° 30° 45° 60°

31. Final superficial: HAL, HASL sin plomo, oro de la inmersión, chapado en oro, finger del oro, inmersión

    plata, lata de la inmersión, OSP, tinta del carbono,

32. Certificado: ROHS ISO9001: 2000 UL DEL SGS TS16949

33. Requisitos especiales: Vias enterrados y ciegos, control de la impedancia, vía el enchufe, el soldar de BGA

     y finger del oro.
