Introducción
Las placas de circuito impresas flexión rígida son tableros que usan una combinación de tecnologías flexibles y rígidas del tablero en un uso. La mayoría de los tableros rígidos de la flexión consisten en capas múltiples de substratos flexibles del circuito atados a uno o más tableros rígidos externamente e internamente, dependiendo del diseño del uso. Los substratos flexibles se diseñan para estar en un estado constante de la flexión y se forman generalmente en la curva doblada durante la fabricación o la instalación.
Los diseños rígidos de la flexión son más desafiadores que el diseño de un ambiente rígido típico del tablero, pues diseñan a estos tableros en un espacio 3D, que también ofrece mayor eficacia espacial. Pudiendo diseñar en tres diseñadores rígidos de la flexión de las dimensiones puede torcer, doblar y rodar los substratos flexibles del tablero para alcanzar su forma deseada para el paquete de la aplicación final.
Proceso de producción
Si produce un prototipo rígido de la flexión o las cantidades de la producción que requieren la fabricación rígida del PWB de la flexión del gran escala y el montaje del PWB, la tecnología es probada bien y confiable. La porción del PWB de la flexión es particularmente buena en la superación de problemas del espacio y del peso con grados de libertad espaciales.
El estudio detallado de soluciones flexión-rígidas y una evaluación apropiada de las opciones disponibles en los primeros tiempos en la fase de diseño rígida del PWB de la flexión volverán ventajas significativas. Es crítico el fabricante rígido del PWB de la flexión está implicado temprano en el proceso de diseño para asegurarse que el diseño y las porciones fabulosas están en la coordinación y explicar variaciones de producto final.
La fase rígida de la fabricación de la flexión es también más compleja y larga que la fabricación rígida del tablero. Todos los componentes flexibles del montaje rígido de la flexión tienen dirección totalmente diversa, la aguafuerte y procesos que sueldan que los tableros rígidos FR4.
Usos
Oferta flexible rígida de PCBs una amplia gama de usos, extendiéndose del armamento militar y de los sistemas aeroespaciales a los teléfonos celulares y a las cámaras digitales. Cada vez más, la fabricación rígida del tablero de la flexión se ha utilizado en aparatos médicos tales como marcapasos para sus capacidades del espacio y de la perdida de peso. Las mismas ventajas para el uso rígido del PWB de la flexión se pueden aplicar a los sistemas de control militares del armamento y del arma.
En productos de consumo, la flexión rígida apenas no maximiza el espacio y el peso sino mejora grandemente la confiabilidad, eliminando muchas necesidades de las juntas de la soldadura y del cableado delicado, frágil que son problemas propensos de la conexión. Éstos son apenas algunos ejemplos, pero la flexión rígida PCBs se puede utilizar para beneficiar a casi todos los usos eléctricos avanzados incluyendo el equipo, herramientas y automóviles de prueba. ¿No seguro qué tecnología necesita ser utilizada para su proyecto? Llame a nuestros expertos y podemos ayudarle a imaginar si usted necesita la flexión, la tecnología rígida de la flexión o del PWB de HDI.
Datos del producto:
Pago y Envío Términos:
|
Alta luz: | Flexible tarjetas de circuitos impresos,tablero del PWB flexible |
---|

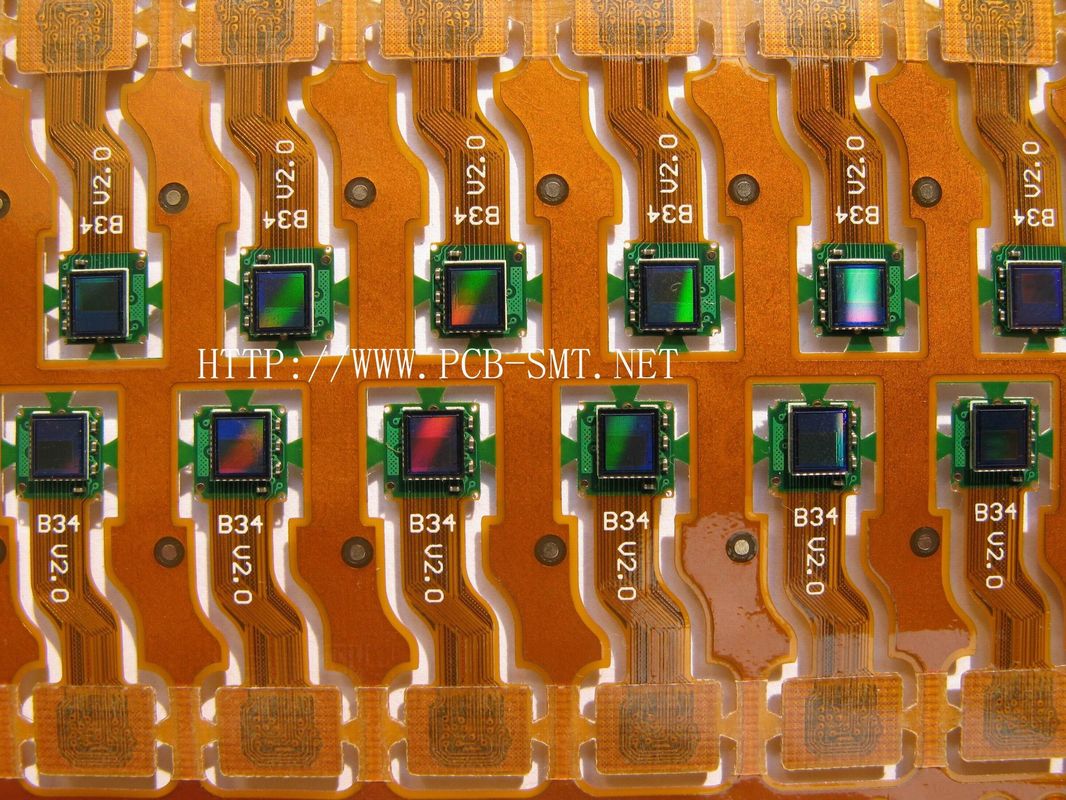

El doble echó a un lado PWB rígido impreso flexible de la flexión de los fabricantes FR-4 de la placa de circuito
Detalles rápidos
Tipo del PWB: |
Circuito impreso flexible |
Capa: |
2 capas |
Minuto. Línea anchura/espacio: |
3mil/3mil |
Min. Vía diámetro: |
0.3m m |
Grueso del final: |
0.1m m |
Final superficial: |
ENIG |
Tamaño: |
los 60*100MM |
Material: |
Pi |
Color: |
Oro |
Uso: |
Móvil |
Descripción
La electrónica de Shenzhen Hengda es fabricante principal de circuito impreso flexible (FPC) de la precisión para los clientes por todo el mundo. Nos especializamos en prototipos de la rápido-vuelta FPC a las producciones en masa de FPC, proporcionamos las soluciones de alta calidad y rentables de la llave de la vuelta a nuestros clientes.
Esta tabla enumera los materiales estándar de los circuitos de la flexión y los gruesos materiales que podemos tener disponible diario. Si el material o el grueso que usted requiere no es mencionado, nos consulta. Tenemos especificación completa de cada material disponible para su requerido.
Materiales de FPC
Función material |
Tipo material |
Opciones |
Aislador flexible |
Polyimide (pi) |
el 1/2 milipulgada a 5 milipulgada |
Conductor |
Cobre |
1/4 onza (0.009m m) a 10 onzas (0.356m m) |
Substrato rígido (Rígido-Flexión) |
FR-4 |
3 milipulgada a 125 milipulgada |
Pegamento |
Pegamento de acrílico |
el 1/2 milipulgada a 3 milipulgada |
Material de Adhesiveless también disponible |
||
Refuerzo |
Acero/aluminio/cobre de Adhesivetape del poliéster del Polyimide FR-4 (pi) (ANIMAL DOMÉSTICO) |
3mil a 125 milipulgada el 1/2 milipulgada a 5mil 1 milipulgada a 15mil 6 milipulgada |
Máscara de la soldadura |
Polyimide (pi) Photoimageable Coverlay Photoimageable líquido Covercoat |
el 1/2 milipulgada a 5 milipulgada líquido de 1 milipulgada a de 2,5 milipulgadas típicamente para el soporte superficial y los usos densos |
Opciones superficiales del final |
Lata |
Lata de la inmersión |
Oro |
Níquel/oro suaves electrolíticos de /Gold del níquel de la inmersión del níquel duro electrolítico electrolítico del oro |
|
Plata |
Plata de la inmersión |
|
OSP |
OSP |
|
El blindar |
Aluminio de plata conductor de cobre marcado con rayitas cruzadas cobre sólido |
Requerido a electromágnetico y/o electrostático limitados |
Estructura del estándar de FPC
Capacidades técnicas
Capa (máxima) |
Hasta 8 capas |
|
Tamaño del tablero (máximo) |
500*1000m m |
|
Tolerancia externa |
ajuste de la mano de a+/-0.2mm |
|
Agujero |
Diámetro (minuto) |
0.1m m (acabado) |
|
Tolerancia del diámetro |
a.Plating con Holes+/-0.08mm b.Non-Plating con Holes+/-0.05mm |
|
Tolerancia de la posición del taladro |
+/-0.076mm |
Conductor |
Tolerancia de la anchura |
+/--15% |
Espaciamiento (minuto) |
2mil |
|
Tolerancia del espaciamiento |
+/--15% |
|
Cojín |
Cojín (No-Cableado) |
>Agujero de =0.04mm+ |
Cojín (cableado) |
>=0.3mm+Hole |
|
Coverlay |
Coverlay al cojín (minuto) |
100um |
Coverlay al conductor (minuto) |
100um |
|
Anchura de Coverlay (minuto) |
250um |
|
Agujeros del refuerzo |
>agujero de =0.25mm+Access |
Uso de FPC
Métodos de prueba
Realizamos procedimientos múltiples de la garantía de calidad antes de enviar hacia fuera cualquier tablero del PWB. Éstos incluyen:
Plazos de ejecución rápidos de la vuelta
Para la producción del PWB de HDI, podemos los días to10 del provid 7 cambiar épocas. Para PCBs de múltiples capas, el tiempo del fastestturnaround depende del número de capas y de cantidad.
Mantenga la garantía
Nos aseguramos de servir a cada cliente profesionalmente, sinceramente y amistoso lo mejor que podamos. Con mucho gusto volveremos a trabajar su proyecto si su proyecto no es el 100% satisfactorio.
Ahora consiga una cita rápida
Enviando en una cuenta del material, los ficheros del gerber incluyendo el dibujo de asamblea y nosotros tendremos una cita de nuevo a usted dentro de horas. Con el hengda de Shenzhen nunca hay un coste ocultado y nuestros precios son muy competitivos y razonables.
